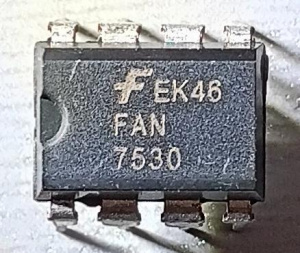

Микросхема FAN7530 ШИМ Dip8

FAN7530 — это контроллер активной коррекции коэффициента мощности (PFC) для приложений PFC с повышением, работающий в режиме критической проводимости (CRM). Он использует ШИМ в режиме напряжения, который сравнивает внутренний пилообразный сигнал с выходом усилителя ошибки для генерации сигнала выключения MOSFET. Поскольку контроллеру PFC CRM в режиме напряжения не нужна информация о выпрямленном напряжении сети переменного тока, он может сэкономить потери мощности входной сети измерения напряжения, необходимые для контроллера PFC CRM в режиме тока.

FAN7530 обеспечивает множество функций защиты, таких как защита от перенапряжения, защита от разомкнутой обратной связи, защита от перегрузки по току и защита от блокировки при пониженном напряжении. FAN7530 можно отключить, если напряжение на выводе INV ниже 0,45 В, а рабочий ток уменьшается до 65 мкА. Благодаря новому методу управления переменным временем включения THD ниже, чем у обычных ИС PFC с повышением CRM.

Особенности

■ Низкий коэффициент гармонических искажений (THD)

■ Точная регулируемая защита от перенапряжения на выходе

■ Защита от разомкнутой обратной связи и функция отключения

■ Детектор нулевого тока

■ Внутренний таймер запуска 150 мкс

■ Защита от перегрузки по току MOSFET

■ Блокировка при пониженном напряжении с гистерезисом 3,5 В

■ Низкий пусковой (40 мкА) и рабочий ток (1,5 мА)

■ Выходной ток с тотемным столбом с зажимом высокого состояния

■ Пиковый ток управления затвором +500/-800 мА

■ 8-контактный DIP или 8-контактный SOP
