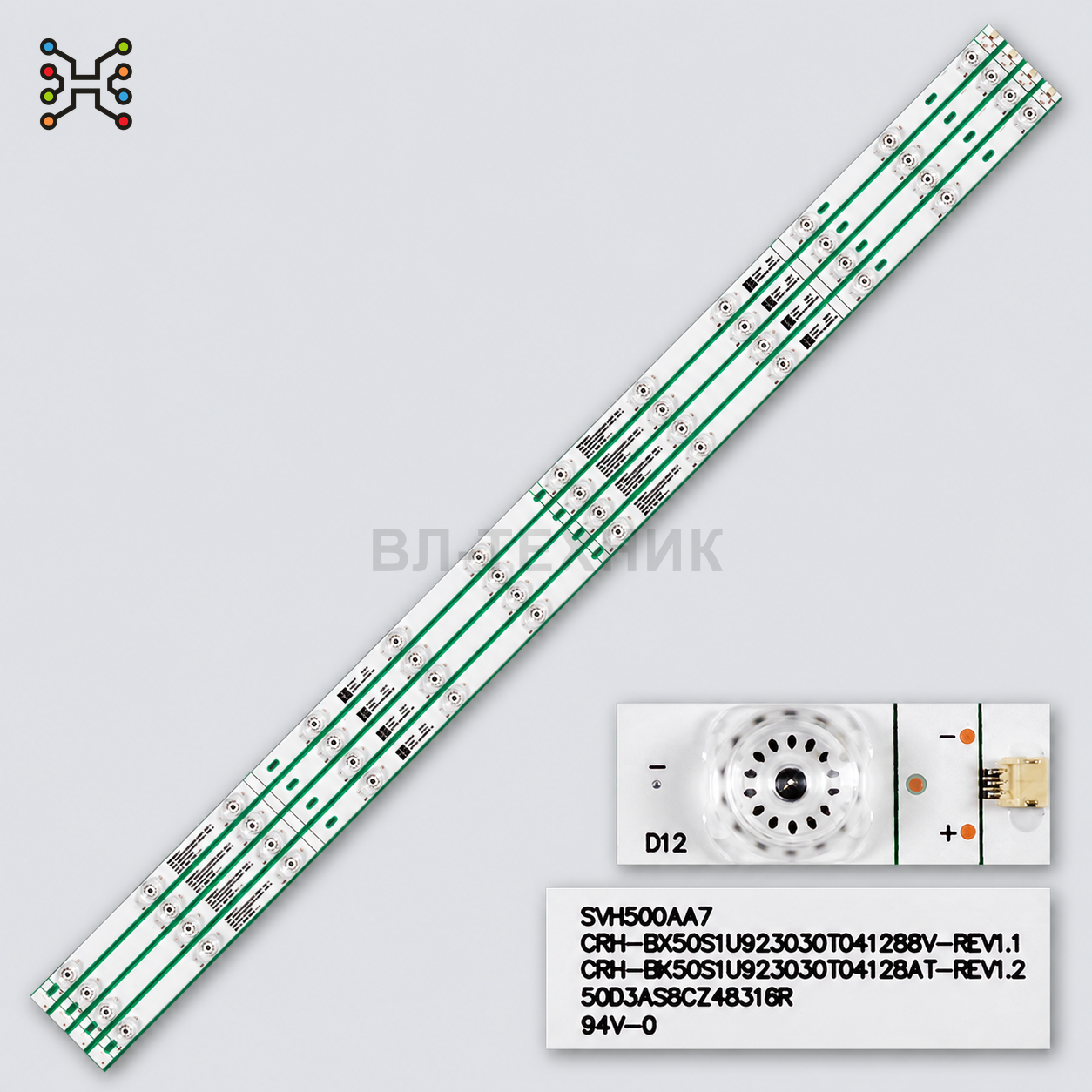

LED-подсветка SVH500AA7 / CRH-BX50S1U923030T041288V для Hisense 50B7200, 50B7200UW, H50A6100

Новый полный комплект задней светодиодной подсветки для 50-дюймовых телевизоров Hisense и Admiral. Комплект состоит из 8 составных сегментов: 4 левых L и 4 правых R. После соединения они образуют 4 полноразмерные планки длиной около 960–961 мм, по 12 светодиодов на каждой.

На каждом сегменте установлено 6 светодиодов напряжением 3 В. Всего в комплекте 48 LED. Алюминиевое основание обеспечивает эффективный отвод тепла. Подсветка применяется вместо заводских цельных планок SVH500AA7 и их составных L/R-версий.

Технические характеристики

• Тип товара: комплект LED-планок подсветки телевизора
• Диагональ телевизора: 50″
• Тип подсветки: Direct LED / задняя светодиодная подсветка
• Комплектность: 8 сегментов
• Состав комплекта: 4×L + 4×R
• Эквивалентная комплектация: 4 полноразмерные планки
• Количество LED на сегменте: 6
• Количество LED на собранной планке L+R: 12
• Общее количество LED: 48
• Напряжение одного LED: 3 В
• Схема собранной планки: 12S1P
• Расчётное напряжение одного сегмента: около 18 В
• Расчётное напряжение планки L+R: около 36 В
• Длина сегментов L/R: приблизительно 477–483 мм
• Длина собранной планки L+R: приблизительно 960–961 мм
• Ширина основания: около 15–16 мм
• Высота с линзой: около 8 мм
• Шаг между центрами LED: около 82 мм
• Расстояние между крайними LED: приблизительно 902–905 мм
• Межцентровые расстояния креплений: приблизительно 221 / 266 / 391 мм
• Диаметр светорассеивающей линзы: около 15 мм
• Тип линзы: вогнутый светорассеиватель
• Разъём: 3-pin
• Материал подложки: алюминий / AL
• Электрическое деление на группы: не заявлено
• Термоскотч: зависит от партии поставки
• Состояние: новое

Размеры, схема 4×12 LED, параметры 3 В и конструкция из 4 цельных либо 8 составных частей подтверждаются специализированным каталогом LED-подсветок.

Основные маркировки

• SVH500AA7
• CRH-BX50S1U923030T041288V-REV1.1
• CRH-BK50S1U923030T04128AT-REV1.2
• CRH-BX50S1U923030T04128AT-REV1.2
• CRH-BX50V3U513030T04128AU-REV1.2
• L07BY154K21KD69-B1
• 50D3AS6CZ48316L
• 50D3AS6CZ48316R
• 50D3AS12CZ96116
• E480201 HZ-M.94V-0 ROHS HZ
• ES-3133

Маркировка CRH-BK...AT наиболее часто встречается в каталогах. Написание CRH-BX...AT также встречается на планках и в карточках поставщиков, поэтому перед заказом необходимо внимательно сверять символ X/K.

Каталожные замены

• JL.D500C1330-003BS-M_V01
• JL.D500C1330-003AS-M_V01

Эти номера указываются поставщиками как ремонтные замены на 12 LED и длиной около 962 мм. Их следует использовать только при совпадении разъёма, линз и крепёжных отверстий. Маркировки ES-3133, обе версии CRH-BK/BX...AT и CRH-BX50V3U51...AU объединены в одной позиции в каталоге Eastern Star.

Совместимые модели телевизоров

• Hisense 50B7200
• Hisense 50B7200UW
• Hisense 50R6E
• Hisense 50H6E
• Hisense 50R6040E
• Hisense 50H7608
• Hisense H50A6100
• Hisense H50A6120
• Hisense H50A6140
• Admiral AD50A6100
• Panavox 50UHD V5

Применение в Hisense 50R6E отдельно подтверждается каталогом ShopJimmy, а модели Hisense и Admiral перечислены в нескольких независимых каталогах запчастей.

Совместимые матрицы и панели

• HD500S1U91-L1/S0/GM/ROH
• HD500S1U92-L1/S0/GM/CKD/ROH
• JHD500X3U51-T0L1 — только после проверки полной версии панели и заводской подсветки

Не путать с другими версиями

В телевизорах 50R6E, 50R6040E, 50H6E, H50A6100 и H50A6140 также встречается другая подсветка:

• LB50095 V0
• CRH-BK50S1U51S3030T040979G-REV1.0B
• JL.D50091330-003ES-M_V01
• JL.D50091330-003FS-M_V02
• 4 планки по 9 LED, а не по 12 LED

Это другой комплект, который нельзя считать прямым аналогом SVH500AA7. Различия в конструкции подтверждаются отдельной карточкой комплекта LB50095.

Также не следует указывать как безусловную замену серию:

• SVH500AD6
• CRH-BX50X3303012049AYREV1.3 / REV1.4
• SH50D12-ZC46AG-04
• 303SH500008

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
