Запчасть в наличии
LED подсветка Samsung UE60JU6800 / UE60JS7200 / UE60JU6870 / UA60JS7200 / UN60JS7200 / UN60JS8000 /

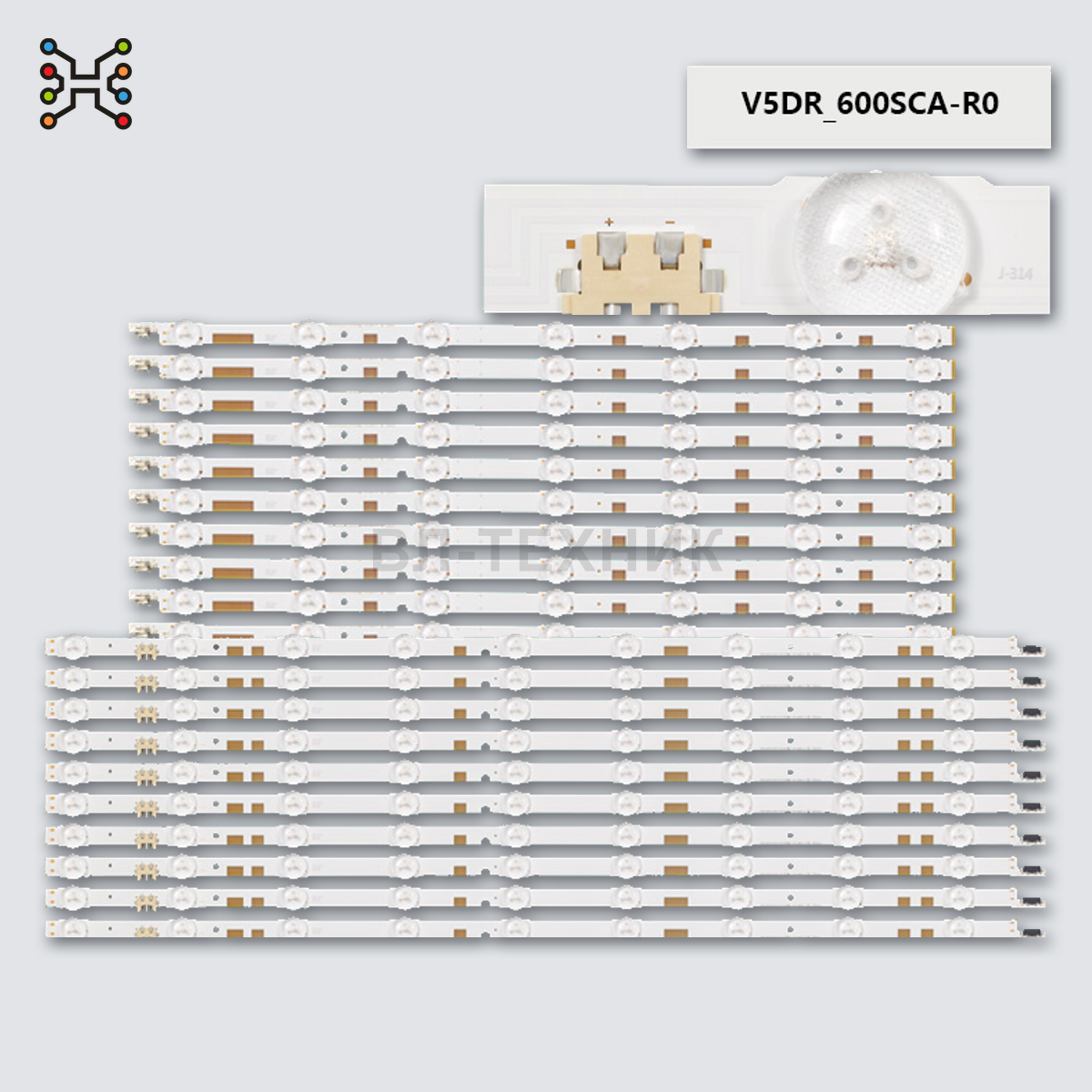

Комплект Direct LED / задней LED-подсветки для 60-дюймовых телевизоров Samsung на панелях семейства CY-TJ060HGSV / LKQ601R3HA6K. Основная физическая ветка: V5DR-600SCA-R0 + V5DR-600SCB-R0, сервисные номера BN96-38483A / BN96-38484A. Комплект 20 планок / 10 пар A+B: A type 9 LED, B type 7 LED, всего 160 LED, напряжение LED 3V.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- D57
- Состояние
- Новое
- Комплектность
- 20 планок / 10 пар A+B
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 10 x V5DR-600SCA-R0 + 10 x V5DR-600SCB-R0
- Напряжение одного LED
- 3V
- Разъем
- 2 pin
- Тип подсветки
- Direct LED / задняя LED-подсветка
- Диагональ телевизора
- 60"
- Количество LED на планке
- A type 9 LED, B type 7 LED
- Количество LED в паре A+B
- 16 LED
- Всего LED в комплекте
- 160 LED
- Длина планки
- A type 733-739 мм, B type 545-547 мм
- Длина пары A+B в сборе
- 1258-1260 мм
Описание и совместимость
О товаре
Комплект Direct LED / задней LED-подсветки для 60-дюймовых телевизоров Samsung на панелях семейства CY-TJ060HGSV / LKQ601R3HA6K. Основная физическая ветка: V5DR-600SCA-R0 + V5DR-600SCB-R0, сервисные номера BN96-38483A / BN96-38484A. Комплект 20 планок / 10 пар A+B: A type 9 LED, B type 7 LED, всего 160 LED, напряжение LED 3V.
Подходит для моделей телевизоров
- Samsung UE60JU6800 / UE60JU6800K
- Samsung UE60JS7200 / UE60JS7200U
- Samsung UE60JU6850
- Samsung UE60JU6870 / UE60JU6870U
- Samsung UE60JU6872 / UE60JU6875
- Samsung UA60JS7200 / UA60JS7200J / UA60JS7200K / UA60JS7200R / UA60JS7200W
- Samsung UN60JS7000 / UN60JS700D
- Samsung UN60JS7200 / UN60JS8000
- Samsung N60KU6300
- Samsung UA60F6088AJ / UA60F6400, только при совпадении фактической планки
- Samsung UE60F6100 / UE60F6170 / UE60F6300 / UE60F6370 / UE60F6375 / UE60F6400, только при совпадении фактической планки
- Samsung UN60F6100 / UN60F6300 / UN60FH6300, только при совпадении фактической планки
Маркировки и партномера
- V5DR-600SCA-R0
- V5DR-600SCB-R0
- V5DR_600SCA_R0
- V5DR_600SCB_R0
- BN96-38483A
- BN96-38484A
- V5DR_600SCA / V5DR_600SCB, только при совпадении фактической планки
- ES-614 / LB527 / LB528 / LED528 / SS6004, только как проверяемые каталожные кроссы
Матрицы и панели
- CY-TJ060HGSV2V
- CY-TJ060HGSV2H
- CY-TJ060HGSV1H
- CY-TJ060HGSV3H
- CY-TJ060HGSV4H
- LKQ601R3HA6K
Важно перед заказом
- Сверяйте полный комплект 20 планок: 10 x A type V5DR-600SCA-R0 и 10 x B type V5DR-600SCB-R0.
- Сверяйте сервисные номера BN96-38483A / BN96-38484A, количество LED 9+7, напряжение 3V, разъем 2 pin, отверстия и длины.
- Не смешивать с одиночными планками или неполными лотами: эта карточка про полный комплект 10A+10B.
- Старые данные 3 LED / 2V не использовать: для этой ветки подтверждена схема A 9 LED + B 7 LED, 3V.
- Не смешивать с Samsung D2GE / D3GE / 2012SVS / 2013SVS / 2014SVS / V6 ветками.
- LKQ601R3HA6K указывать как панель/матрицу; KQ601R3HA6K встречается как модельный/совместимый токен.
- Подбор только по модели ТВ недостаточен.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
