LED подсветка Samsung UE60F6400 / UE60F6370 / UE60F6370SS / UE60F6170 / UE60F6375 / UE60F6375SB / UE

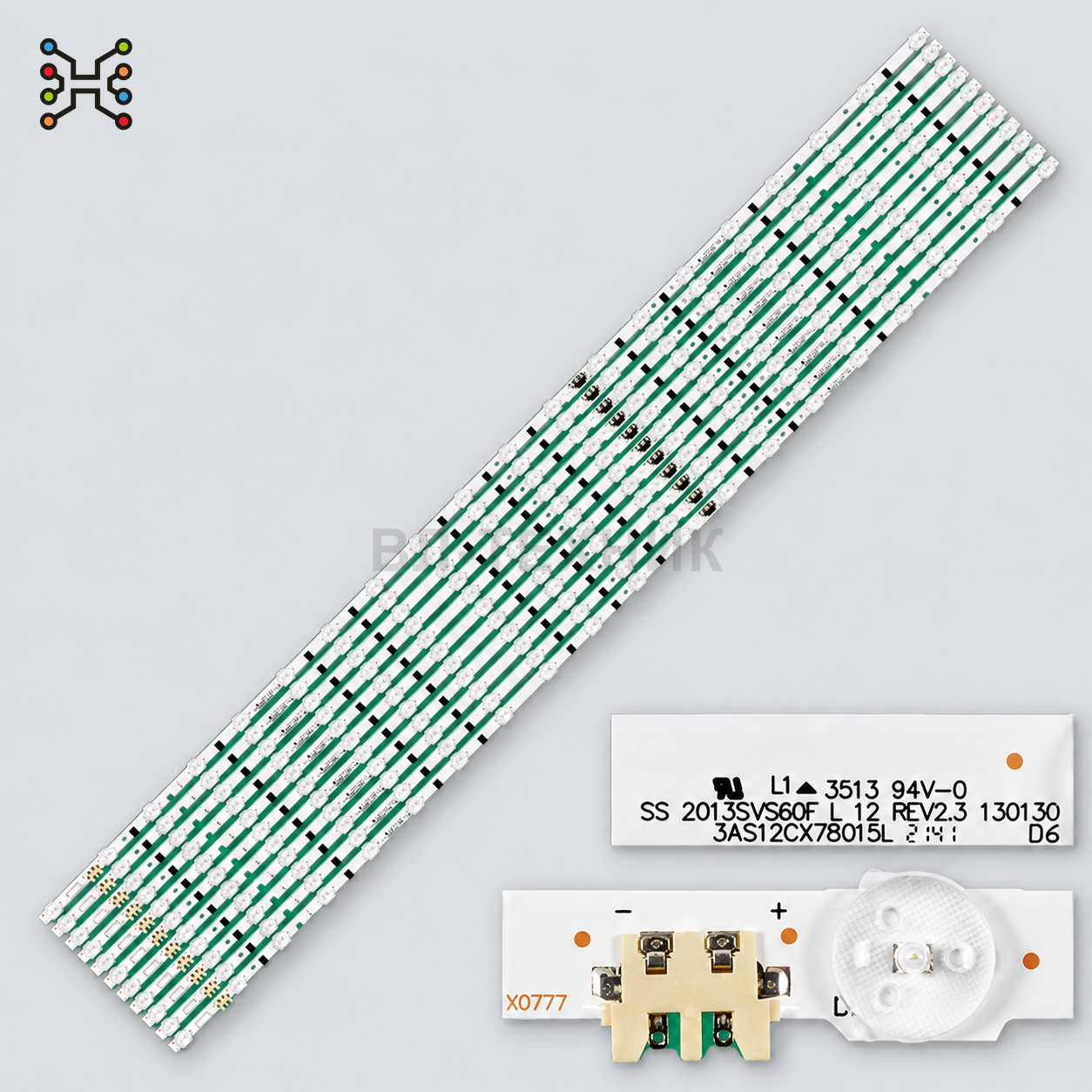

Комплект Direct LED-подсветки для 60-дюймовых телевизоров Samsung F-series на базе планок D2GE-600SCA-R3 / D2GE-600SCB-R3 и маркировок 2013SVS60F L12 REV2.3 / 2013SVS60F R8 REV2.3. Комплект состоит из 22 планок: 11 длинных L-планок на 12 LED и 11 коротких R-планок на 8 LED.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- R41
- Состояние
- Новое
- Комплектность
- 22 планки / 11L + 11R
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 11 x D2GE-600SCA-R3 / 2013SVS60F L12 + 11 x D2GE-600SCB-R3 / 2013SVS60F R8
- Напряжение одного LED
- 3V
- Разъем
- 2-pin
- Диагональ телевизора
- 60"
- Конструкция планки
- 1 рабочий ряд = L12 + R8
- Количество LED на планке
- L: 12 LED; R: 8 LED; L+R: 20 LED
- Количество LED по сегментам
- L12: 12 LED; R8: 8 LED
- Всего LED в комплекте
- 220 LED
- Длина планки
- L12: 781-782 мм; R8: 509-510 мм, сверить по старой планке
- Ширина планки
- около 12,5-15 мм
Описание и совместимость
О товаре
Комплект Direct LED-подсветки для 60-дюймовых телевизоров Samsung F-series на базе планок D2GE-600SCA-R3 / D2GE-600SCB-R3 и маркировок 2013SVS60F L12 REV2.3 / 2013SVS60F R8 REV2.3. Комплект состоит из 22 планок: 11 длинных L-планок на 12 LED и 11 коротких R-планок на 8 LED.
Подходит для моделей телевизоров
Samsung UE60F6400, UE60F6370, UE60F6370SS, UE60F6170, UE60F6375, UE60F6375SB, UE60F6300, UE60F6300AW, UE60F6300AY, UE60F6100, UE60F6100AW, UE60F6105, UE60FH6300, UE60F6200, UE60F6200AW, UE60F6350, UE60F6410, UE60F6500; UN60F6100, UN60F6100AF, UN60F6100AFXZA, UN60F6300, UN60F6300AF, UN60F6300AFXZA, UN60F6350, UN60F6350AF, UN60F6350AFXZA, UN60F6400, UN60F6400AF, UN60F6400AFXZA, UN60FH6300; UA60F6088, UA60F6088AJ, UA60F6100, UA60F6300, UA60F6300AJ, UA60F6300J, UA60F6400, UA60F6400EJ.
Маркировки и партномера
D2GE-600SCA-R3, D2GE-600SCB-R3, 2013SVS60F L12 REV2.3 130130, 2013SVS60F R 8 REV2.3 130130, 3AS12CX78015L, 3AS8CX51015R, BN96-25314A, BN96-25315A, BN96-29074A, BN96-29075A, LM41-00001L, LM41-00001M.
Матрицы и панели
CY-DF600CGSV4H, CY-DF600CGSV2H, CY-DF600CGSV3H, CY-DF600CGSV6H, CY-HF600CSAV1H, CY-HF600CSAV2H, CY-HF600CSSV1H, CY-HF600CSSV2H, CY-HF600CSSV3H.
Важно перед заказом
Перед заказом обязательно сверяйте маркировку старых планок, комплектность 22 планки / 11L+11R, количество LED 12+8, напряжение 3V, разъем 2-pin, сторону L/R и матрицу. Особенно сверяйте длину короткой R8-планки: встречается около 509-510 мм; значение 610 мм из широких списков не использовать без фото-сверки. Модели UA60F8000, UN60F5500, UN60J6200 и UN60H6203A лучше не добавлять без фото-сверки старой подсветки, потому что они всплывают в широких marketplace-списках и могут относиться к соседним веткам.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
