Запчасть в наличии
LED подсветка Samsung UE55KU6400U / UE55KU6500U / UE55KU6670U / UE55KU6800U / UE55MU6400U / UE55MU65

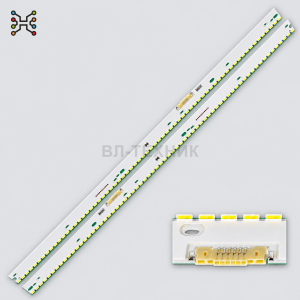

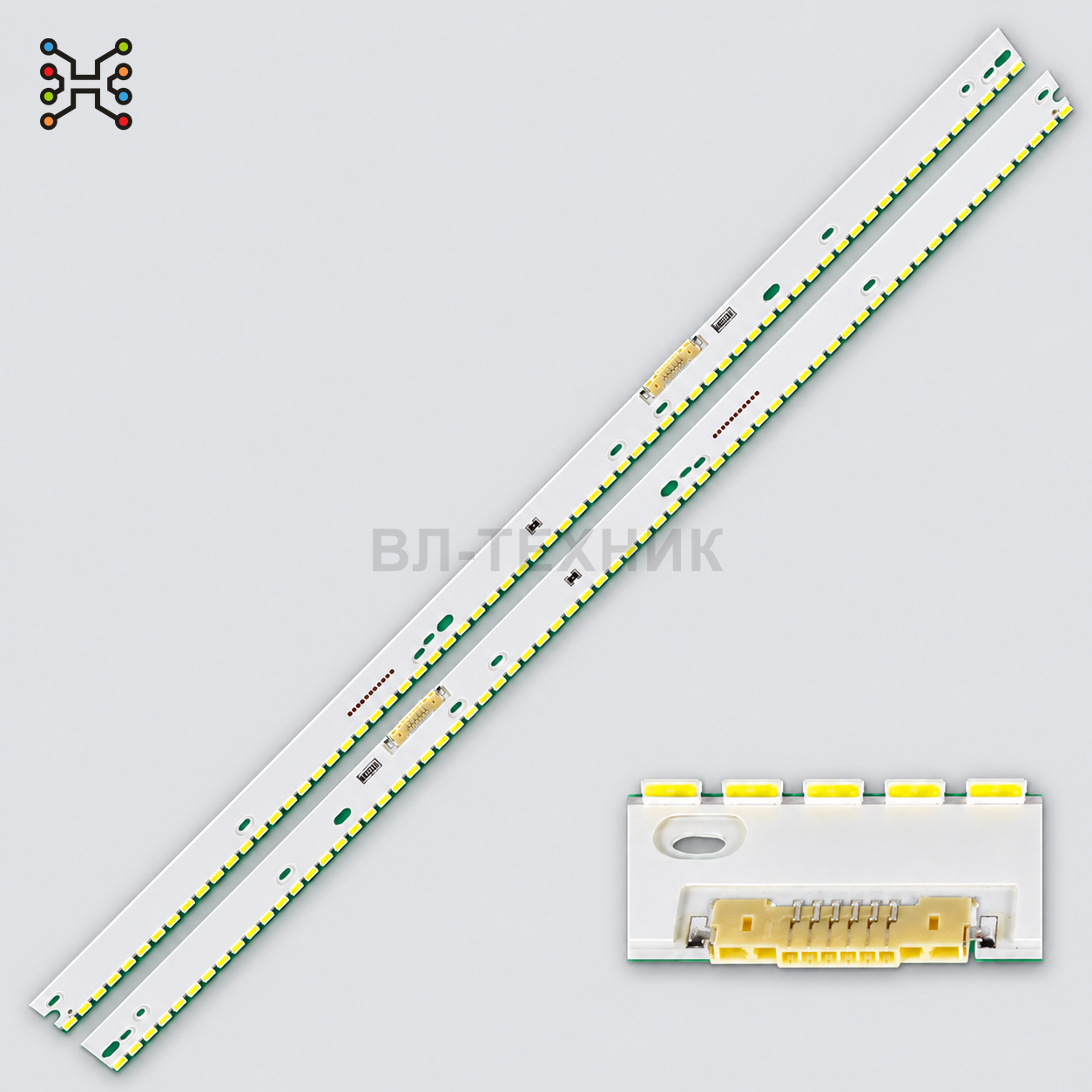

Комплект Edge LED-подсветки для 55-дюймовых телевизоров Samsung серий KU / MU / LS003 / HG на ветке V6ER_550SMA-LED66_R2 / V6ER_550SMB-LED66_R2. Комплект состоит из 2 планок: 1 x SMA + 1 x SMB, на каждой планке 66 LED, длина 600 мм, напряжение одного LED 3V.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- G62
- Состояние
- Новое
- Комплектность
- 2 планки
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 1 x V6ER_550SMA-LED66_R2 + 1 x V6ER_550SMB-LED66_R2
- Напряжение одного LED
- 3V
- Разъем
- 6 pin
- Тип подсветки
- Edge LED / торцевая LED-подсветка
- Диагональ телевизора
- 55"
- Количество LED на планке
- 66 LED
- Всего LED в комплекте
- 132 LED
- Длина планки
- 600 мм
- Ширина планки
- 25 мм
- Материал подложки
- алюминий
Описание и совместимость
О товаре
Комплект Edge LED-подсветки для 55-дюймовых телевизоров Samsung серий KU / MU / LS003 / HG на ветке V6ER_550SMA-LED66_R2 / V6ER_550SMB-LED66_R2. Комплект состоит из 2 планок: 1 x SMA + 1 x SMB, на каждой планке 66 LED, длина 600 мм, напряжение одного LED 3V.
Подходит для моделей телевизоров
- Samsung UE55KU6400, UE55KU6400S, UE55KU6400U, UE55KU6402U, UE55KU6405U, UE55KU6409U
- Samsung UE55KU6442U, UE55KU6445U, UE55KU6449U
- Samsung UE55KU6450, UE55KU6450S, UE55KU6450U, UE55KU6452U, UE55KU6455U, UE55KU6459U
- Samsung UE55KU6470, UE55KU6470S, UE55KU6470U, UE55KU6472U, UE55KU6475U, UE55KU6479U
- Samsung UE55KU6500, UE55KU6500S, UE55KU6500U, UE55KU6502U, UE55KU6505U, UE55KU6509U
- Samsung UE55KU6510, UE55KU6510S, UE55KU6510U, UE55KU6512U, UE55KU6515U, UE55KU6519U
- Samsung UE55KU6550U, UE55KU6559U
- Samsung UE55KU6640S, UE55KU6640U, UE55KU6642U, UE55KU6645U, UE55KU6649U
- Samsung UE55KU6650S, UE55KU6650U, UE55KU6652U, UE55KU6655U, UE55KU6659U
- Samsung UE55KU6670S, UE55KU6670U, UE55KU6672U, UE55KU6675U, UE55KU6679U
- Samsung UE55KU6800U, UE55KU6850U, UE55KU6870U, UE55KU6872U, UE55KU7500U
- Samsung UE55LS003A, UE55LS003AU
- Samsung UE55MU6400S, UE55MU6400U, UE55MU6402U, UE55MU6405U, UE55MU6409U
- Samsung UE55MU6440S, UE55MU6442U, UE55MU6445U, UE55MU6449U
- Samsung UE55MU6450S, UE55MU6450U, UE55MU6452U, UE55MU6455U, UE55MU6459U
- Samsung UE55MU6470S, UE55MU6470U, UE55MU6472U, UE55MU6475U, UE55MU6479U
- Samsung UE55MU6500S, UE55MU6500U, UE55MU6502U, UE55MU6505U, UE55MU6509U
- Samsung UE55MU6640S, UE55MU6642U, UE55MU6645U
- Samsung UE55MU6650S, UE55MU6650U, UE55MU6652U, UE55MU6655U
- Samsung UE55MU6670S, UE55MU6670U, UE55MU6672U, UE55MU6675U
- Samsung UE55MU7400U, UE55MU7500U
- Samsung UN55KU6400, UN55KU6450, UN55KU6500, UN55KU7000, UN55KU7000R, UN55KU700D, UN55KU7500, UN55KU750D
- Samsung UN55LS003A, UN55MU6400, UN55MU6500, UN55MU7000, UN55MU700D, UN55MU7100, UN55MU7500, UN55MU7600
- Samsung UA55KU6500, UA55KU6570, UA55KU6900, UA55KU7500
- Samsung UA55LS003A, UA55MU6400, UA55MU6470, UA55MU6500, UA55MU6900, UA55MU7500
- Samsung HG55AE890, HG55AE890U, HG55EE890, HG55EE890U, HG55NE890, HG55NE890U
Маркировки и партномера
- V6ER_550SMA-LED66_R2
- V6ER_550SMB-LED66_R2
- V6ER_550SMA_LED66_R2
- V6ER_550SMB_LED66_R2
- V6ER-550SMA-66LED-R2
- V6ER-550SMB-66LED-R2
- BN96-39595A
- BN96-39596A
- BN96-39597A
- BN96-39598A
- BN96-39601A
- BN96-39602A
- BN96-49195A
- BN96-49196A
- LM41-00302A
- LM41-00459A
- LM41-00462A
- S_KUK6.4/6.5K_55_SFL70_R66_REV1.1
- S_KU6.4/6.5K_55_SFL70_L66REV1.1_160119
- S_KU6.4/6.5K_55_SFL70_R66REV1.1_160119
- S_KU6.4/6.5K_55_SFR70_R66_REV1.1
Матрицы и панели
- LSF550FN01
- LH55QMHPLGC/GO
- LH55QMHPLGO
- CY-SM055FLAV3V
- CY-KK055HGAV1H, CY-KK055HGAV2H, CY-KK055HGAV3H, CY-KK055HGAV4H, CY-KK055HGAV5H, CY-KK055HGAV6H, CY-KK055HGAV8H
- CY-KK055HGEV1H, CY-KK055HGEV2H, CY-KK055HGEV3H, CY-KK055HGEV4H
- CY-KK055HGLV1H, CY-KK055HGLV3H, CY-KK055HGLV4H, CY-KK055HGLV5H, CY-KK055HGLV6H, CY-KK055HGLV8H, CY-KK055HGLV9H, CY-KK055HGLVCH, CY-KK055HGLVYH
- CY-KM055HGEV1H, CY-KM055HGEV2H, CY-KM055HGEV3H, CY-KM055HGEV4H, CY-KM055HGEV5H, CY-KM055HGEV6H, CY-KM055HGEV7H, CY-KM055HGEV8H
- CY-VK055HGAV1H, CY-VK055HGAV2H, CY-VK055HGAV3H, CY-VK055HGAV4H, CY-VK055HGAV5H, CY-VK055HGAV6H, CY-VK055HGAV8H
- CY-VK055HGLV2H, CY-VK055HGLV3H, CY-VK055HGLV4H, CY-VK055HGLV6H, CY-VK055HGLV7H, CY-VK055HGLV8H, CY-VK055HGLV9H
Важно перед заказом
- Сверяйте пару планок SMA + SMB, длину 600 мм, 66 LED на планке, напряжение 3V и 6-pin разъем.
- BN96-39595A / BN96-39596A, BN96-39597A / BN96-39598A, BN96-39601A / BN96-39602A и BN96-49195A / BN96-49196A встречаются как близкие замены этой ветки; обязательно сравнивайте маркировку старых планок.
- Не смешивать с Samsung V6EY_550SM0_LED72_R4 / V6EY_550SMO_72LED_R4: там 72 LED и другая ветка.
- Не смешивать с V6ER_395SMA, V6ER_430SMA, V6EY_490SM0_LED64_R4, V6EB_490SMA и V6ER_650SMA: это другие диагонали или другая геометрия.
- Не смешивать с KPL+550B1LED2 / ES-ELED-032: это другая 55-дюймовая ветка с 56 LED на планке.
- Не подбирать только по модели телевизора без сравнения со снятой подсветкой и матрицей.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
