Запчасть в наличии
LED подсветка Samsung UE55HU7100 / UE55HU7100U / UE55HU7105 / UE55HU7105U / UE55HU7200 / UE55HU7200U

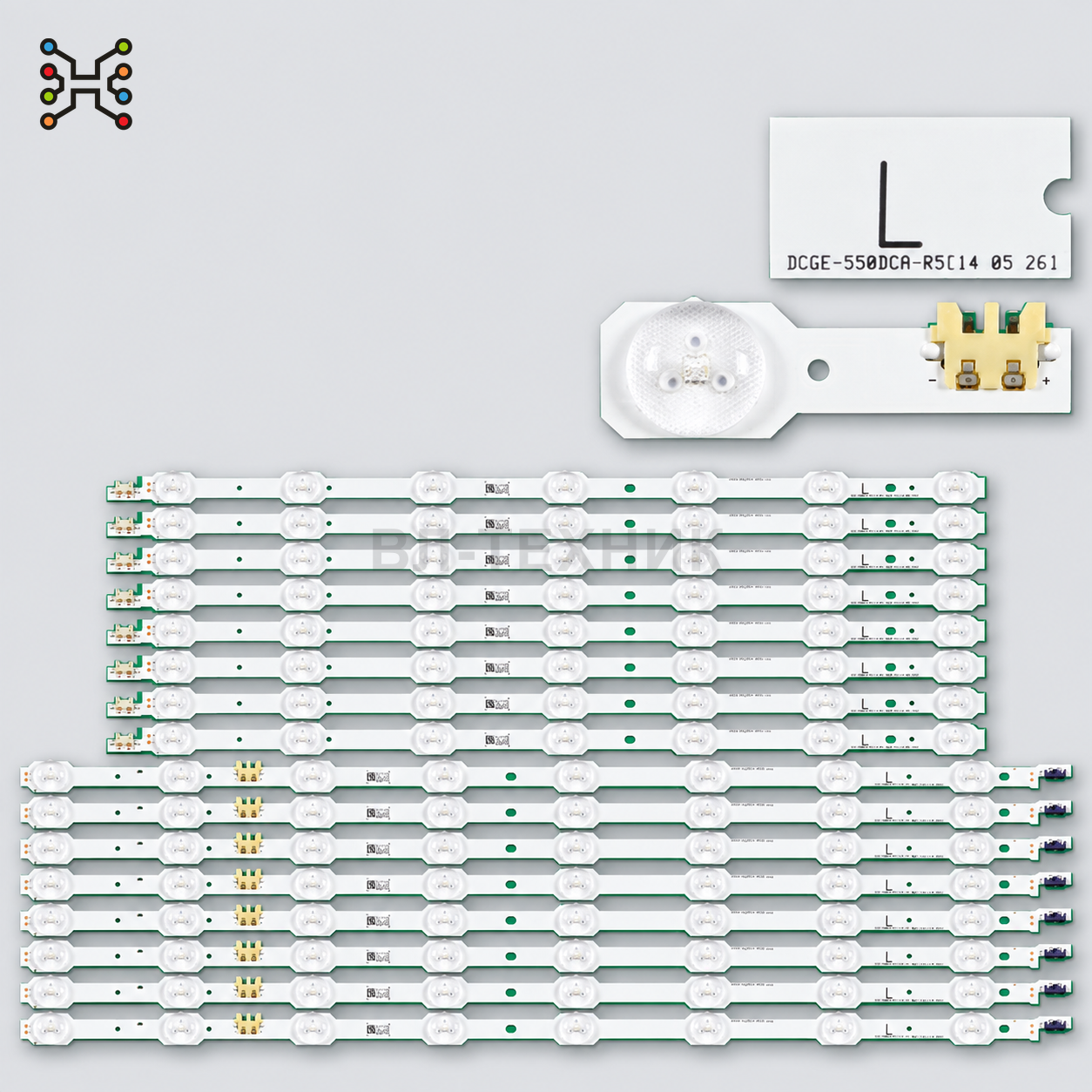

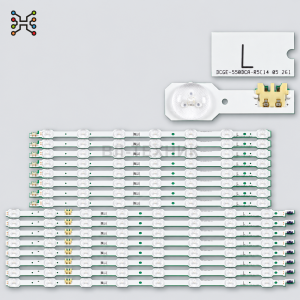

Комплект Direct LED-подсветки для 55-дюймовых изогнутых телевизоров Samsung серий HU7100 / HU7200 / HU7250 на базе планок DCGE-550DCA-R5 / DCGE-550DCB-R5 и 2014SVS55-CURVED-3228-L08 / 2014SVS55-CURVED-3228-R07. Комплект состоит из 16 планок / 8 пар A+B: длинные A-планки на 8 LED и короткие B-планки на 7 LED.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- R38
- Состояние
- Новое
- Комплектность
- 16 планок / 8 пар A+B
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 8 x DCGE-550DCA-R5 / BN96-33493A + 8 x DCGE-550DCB-R5 / BN96-33494A
- Напряжение одного LED
- 3V
- Разъем
- 2-pin
- Диагональ телевизора
- 55"
- Конструкция планки
- 1 рабочая линия = A-планка + B-планка
- Количество LED на планке
- A: 8 LED; B: 7 LED; A+B: 15 LED
- Количество LED по сегментам
- DCGE-550DCA-R5 / L08: 8 LED; DCGE-550DCB-R5 / R07: 7 LED
- Всего LED в комплекте
- 120 LED
- Длина планки
- A: 626 мм; B: 526 мм; A+B: около 1130-1152 мм
- Ширина планки
- 12-19 мм
Описание и совместимость
О товаре
Комплект Direct LED-подсветки для 55-дюймовых изогнутых телевизоров Samsung серий HU7100 / HU7200 / HU7250 на базе планок DCGE-550DCA-R5 / DCGE-550DCB-R5 и 2014SVS55-CURVED-3228-L08 / 2014SVS55-CURVED-3228-R07. Комплект состоит из 16 планок / 8 пар A+B: длинные A-планки на 8 LED и короткие B-планки на 7 LED.
Подходит для моделей телевизоров
Samsung UE55HU7100, UE55HU7100S, UE55HU7100U, UE55HU7105, UE55HU7105U, UE55HU7200, UE55HU7200D, UE55HU7200K, UE55HU7200R, UE55HU7200S, UE55HU7200U, UE55HU7205, UE55HU7205U; UN55HU7200, UN55HU7200F, UN55HU7200FXZA, UN55HU7200G, UN55HU7200H, UN55HU7200K, UN55HU7200U, UN55HU7200W, UN55HU7250, UN55HU7250F, UN55HU7250FXZA, UN55HU7250FXZC, UN55HU7250FXZX; UA55HU7200, UA55HU7200K, UA55HU7200R, UA55HU7200S, UA55HU7800, UA55HU7800J.
Маркировки и партномера
DCGE-550DCA-R5, DCGE-550DCB-R5, 2014SVS55-CURVED-3228-L08, 2014SVS55-CURVED-3228-R07, 2014SVS55-CURVED-3228-L08-REV1.3-140526, 2014SVS55-CURVED-3228-R07-REV1.3-140526, BN96-33493A, BN96-33494A, LM41-00106J, LM41-00106K, LM41-00093B, LM41-00093C.
Матрицы и панели
CY-VH055FGLV1H, CY-VH055FGLV1V.
Важно перед заказом
Перед заказом обязательно сверяйте маркировку старых планок DCGE-550DCA-R5 / DCGE-550DCB-R5 или BN96-33493A / BN96-33494A, комплектность 16 планок / 8 пар A+B, количество LED 8+7, длину сегментов, напряжение 3V, разъем 2-pin и панель. Не путать с 14-планочной веткой Samsung_2014SVS_UHD_55_3228_L08/R05 Rev1.1 / DUGE-550DCA-R5 / DUGE-550DCB-R5 / LM41-00106G/H / BN96-32182A/BN96-32183A, с D4GE-550DCA-R3 / D4GE-550DCB-R3 / BN96-30431A / BN96-30432A, с H8000-веткой LM41-00084R/S / BN96-30656A/BN96-30657A и с одиночными планками без пары BN96-33493A + BN96-33494A.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
