Запчасть в наличии
LED подсветка Samsung UE55F6100 / UE55F6170 / UE55F6320 / UE55F6340 / UE55F6400 / UE55F6470 / UE55F6
Комплект Direct LED-подсветки для 55-дюймовых телевизоров Samsung F-серии на базе планок 2013SVS55F. Комплект состоит из 20 планок: 10 левых L11 по 11 LED и 10 правых R7 по 7 LED, всего 180 LED. Основные маркировки для сверки: D2GE-550SCB-R3, D2GE-550SCA-R3, BN96-25312A, BN96-25313A, BN41-01972A. Напряжение одного LED 3V.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- D113
- Состояние
- Новое
- Комплектность
- 20 планок
- Категория
- LED подсветка
- Фото в карточке
- 6 шт.
Характеристики

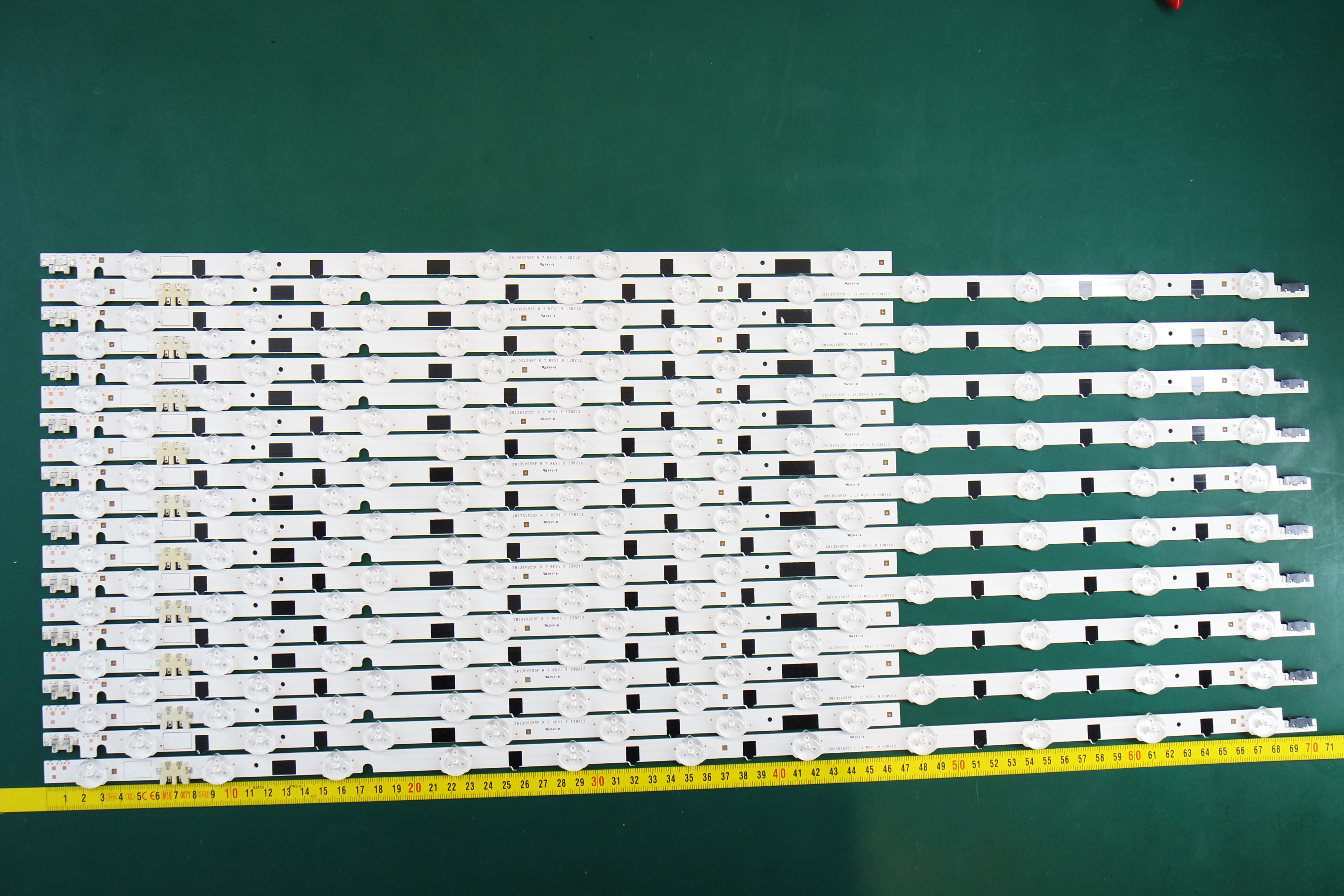

- Состав комплекта
- 10 x L11 + 10 x R7
- Напряжение одного LED
- 3V

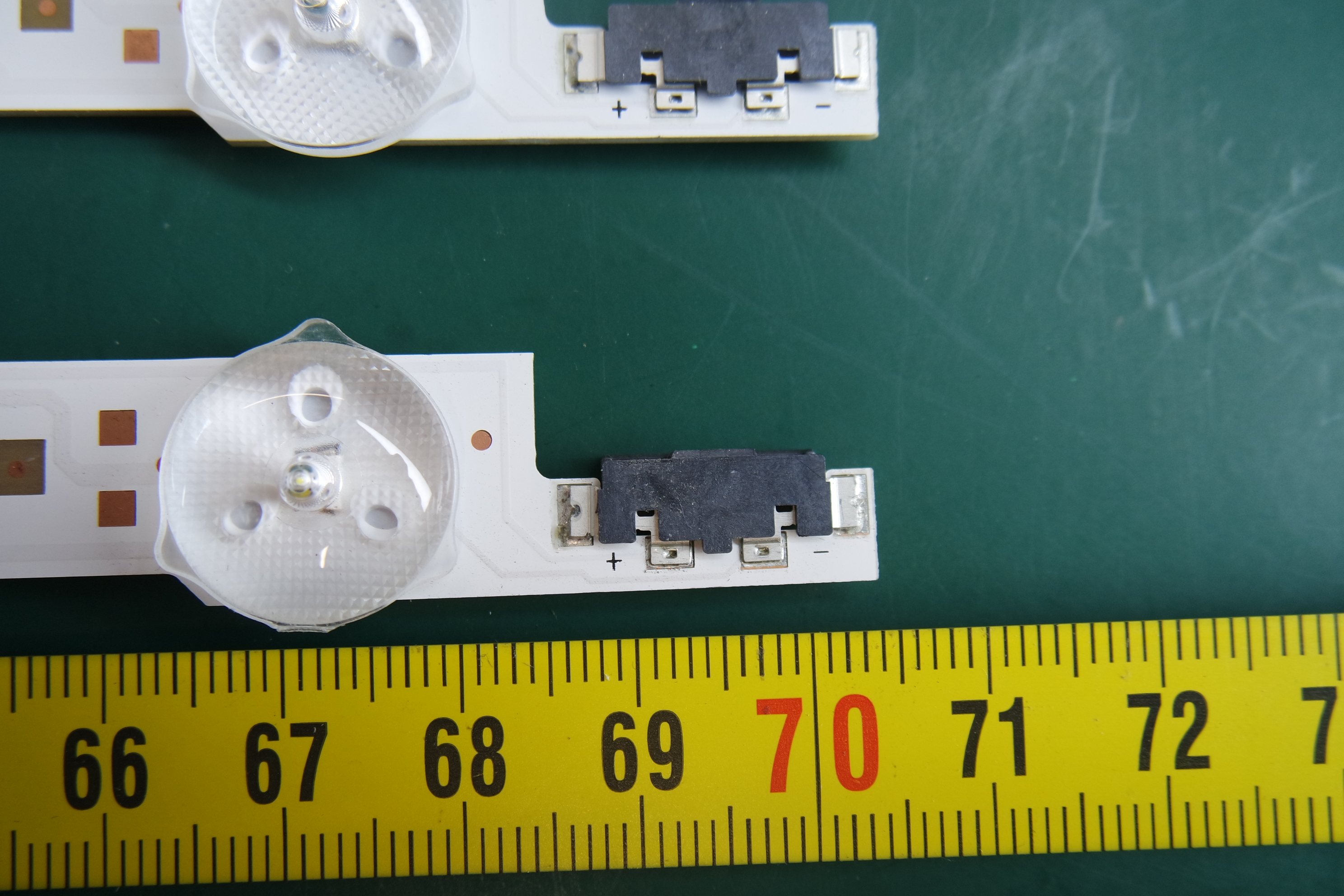

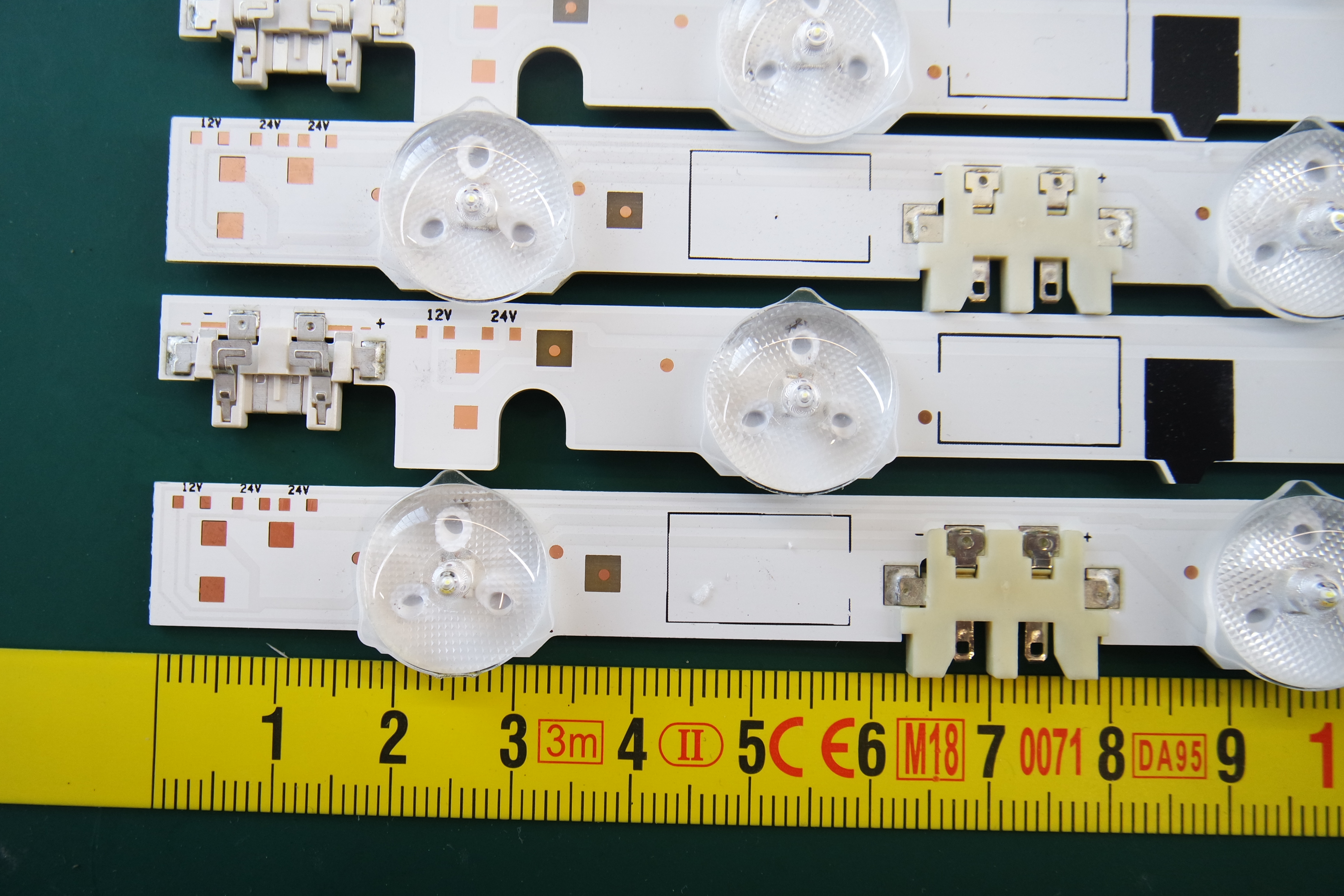

- Разъем
- 2 pin, сверять по снятой планке
- Тип подсветки
- Direct LED / задняя LED-подсветка
- Диагональ телевизора
- 55"
- Количество LED на планке
- L11 - 11 LED, R7 - 7 LED
- Всего LED в комплекте
- 180 LED
- Длина L11-планки
- около 704-705 мм
- Длина R7-планки
- около 466-467 мм
- Материал подложки
- алюминий / медное основание в зависимости от партии
Описание и совместимость
О товаре
Комплект Direct LED-подсветки для 55-дюймовых телевизоров Samsung F-серии на базе планок 2013SVS55F. Комплект состоит из 20 планок: 10 левых L11 по 11 LED и 10 правых R7 по 7 LED, всего 180 LED. Основные маркировки для сверки: D2GE-550SCB-R3, D2GE-550SCA-R3, BN96-25312A, BN96-25313A, BN41-01972A. Напряжение одного LED 3V.
Подходит для моделей телевизоров
- Samsung UE55F6100 / UE55F6105 / UE55F6170
- Samsung UE55F6320 / UE55F6340 / UE55F6345
- Samsung UE55F6400 / UE55F6470 / UE55F6475
- Samsung UE55F6500 / UE55F6505 / UE55F6510 / UE55F6515
- Samsung UE55F6640 / UE55F6645
- Samsung UE55F6650 / UE55F6655
- Samsung UE55F6670 / UE55F6675
- Samsung UE55F6740 / UE55F6745
- Samsung UE55F6750 / UE55F6755
- Samsung UE55F6770 / UE55F6780
- Samsung UE55F6800 / UE55F6805 / UE55F6890
- Samsung UA55F6100 / UA55F6300 / UA55F6400 / UA55F6420
- Samsung UA55F6700 / UA55F6800
- Samsung UN55F6100 / UN55F6300 / UN55F6350 / UN55F6400 / UN55F6800
- Samsung HG55AB690QJ / HG55AB690QW
- Samsung HG55EB690QB
- Samsung HG55NB690QF
- Samsung UE55F7000 / UE55F8000, только после сверки снятой планки 2013SVS55F L11/R7
Маркировки и партномера
- 2013SVS55F L 11
- 2013SVS55F R 7

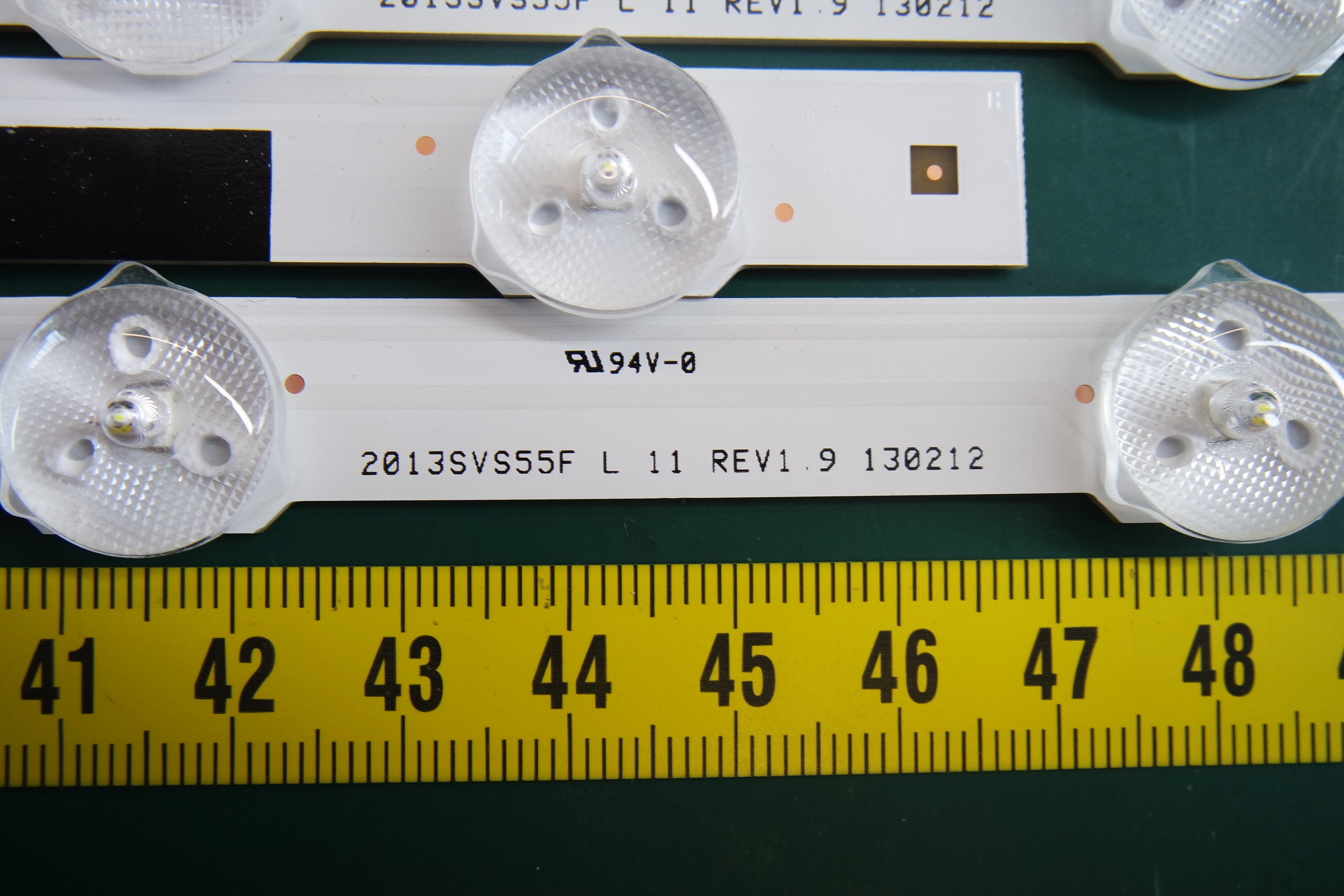

- 2013SVS55F L REV1.9 130212

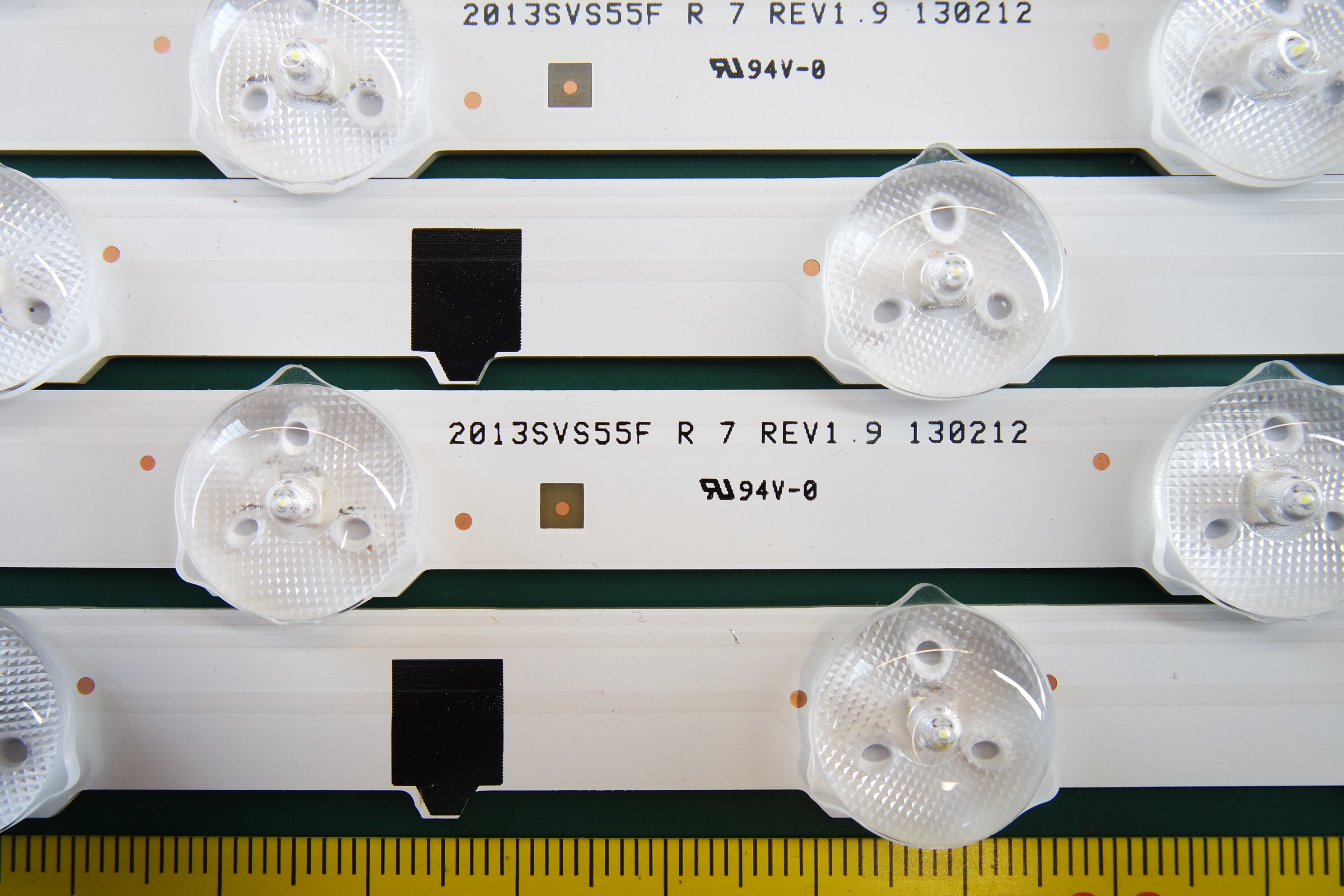

- 2013SVS55F R 7 REV1.9 130212
- D2GE-550SCB-R3
- D2GE-550SCA-R3
- BN41-01972A
- BN96-25312A
- BN96-25313A
- BN96-25338A
- BN96-25339A
- CY-HF550
Матрицы и панели
- CY-HF550CSLV1H
- CY-HF550CSLV2H
- CY-HF550CSLV3H
- CY-HF550CSLV5H
- CY-HF550BGLV1H
- CY-HF550BGLV2H
- CY-HF550CSA-B1
- CY-GF550CSLV1H
Важно перед заказом
- Сверяйте печать 2013SVS55F, сторону L/R и коды D2GE-550SCB-R3 / D2GE-550SCA-R3.
- Не путать стороны: L11-планка на 11 LED длиннее, R7-планка на 7 LED короче.
- Не путать комплектность: это полный комплект 20 планок, а не одиночная пара L/R.
- Для UE55F7000 / UE55F8000 встречаются другие ветки подсветки, поэтому эти модели подходят только при совпадении снятой планки.
- Для Samsung F-серии возможны разные панели и ревизии подсветки; подбор только по модели телевизора не рекомендуется.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
