Запчасть в наличии
LED подсветка Samsung UE48J6300 / UE48J6300A / UE48J6300AK / UE48J6300AU / UE48J6300AW / UE48J6302 /

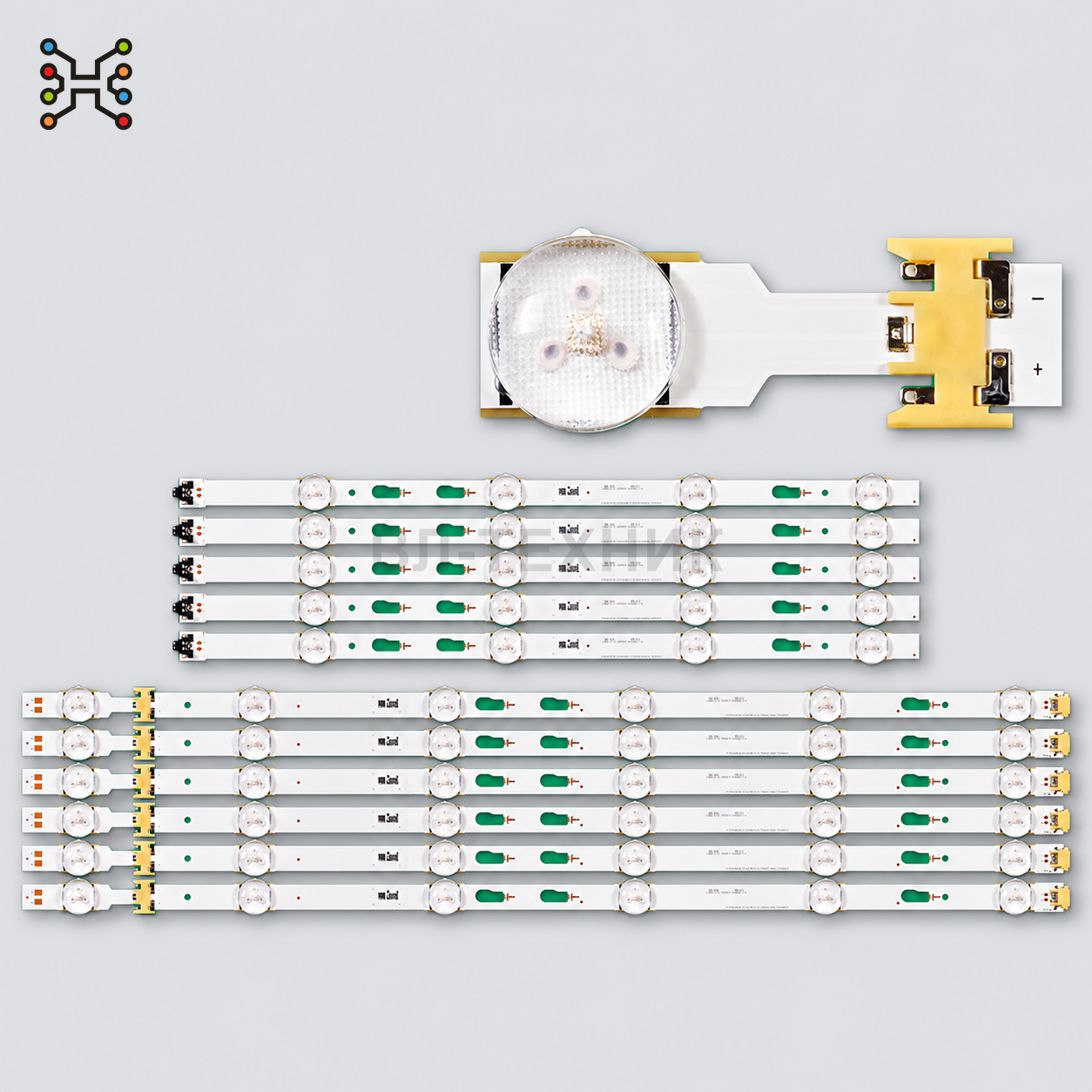

Комплект LED-подсветки для 48-дюймовых телевизоров Samsung серии J6300 / J6350 / J6370 / J6500 / J6530 / J6590 на базе планок V5DF-480DCA-R2 и V5DF-480DCB-R2. Комплект состоит из 10 планок: 5 левых/А по 6 LED и 5 правых/В по 4 LED; одна рабочая пара L+R содержит 10 LED.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- R64
- Состояние
- Новое
- Комплектность
- 10 планок / 5 пар L+R
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 5 x V5DF-480DCA-R2 6 LED + 5 x V5DF-480DCB-R2 4 LED
- Напряжение одного LED
- 3V
- Тип подсветки
- Direct LED / D-LED / задняя LED-подсветка
- Диагональ телевизора
- 48"
- Конструкция планки
- 1 рабочий ряд = L/A + R/B
- Количество LED на планке
- L/A: 6 LED; R/B: 4 LED; L+R: 10 LED
- Количество LED по сегментам
- V5DF-480DCA-R2: 6 LED; V5DF-480DCB-R2: 4 LED
- Всего LED в комплекте
- 50 LED
- Длина планки
- L/A около 568-573 мм; R/B около 405-409 мм; L+R около 973-975 мм
- Материал подложки
- медь + текстолит
Описание и совместимость
О товаре
Комплект LED-подсветки для 48-дюймовых телевизоров Samsung серии J6300 / J6350 / J6370 / J6500 / J6530 / J6590 на базе планок V5DF-480DCA-R2 и V5DF-480DCB-R2. Комплект состоит из 10 планок: 5 левых/А по 6 LED и 5 правых/В по 4 LED; одна рабочая пара L+R содержит 10 LED.
Подходит для моделей телевизоров
Samsung UE48J6300, UE48J6300A, UE48J6300AK, UE48J6300AKXXC, UE48J6300AKXXU, UE48J6300AKXZT, UE48J6300AU, UE48J6300AW, UE48J6300AWXXH, UE48J6300AWXXN, UE48J6300AWXZF, UE48J6302, UE48J6302A, UE48J6302AK, UE48J6302AKXXH, UE48J6350, UE48J6350S, UE48J6350SU, UE48J6350SUXZG, UE48J6370, UE48J6370SU, UE48J6370SUXTK, UE48J6370SUXXC, UE48J6370SUXXH, UE48J6370SUXXN, UE48J6370SUXZG, UE48J6375, UE48J6375S, UE48J6375SU, UE48J6375SUXXE, UE48J6500, UE48J6500A, UE48J6500AU, UE48J6500AUXKZ, UE48J6500AUXMS, UE48J6500AUXRU, UE48J6500AUXUA, UE48J6500AUXUZ, UE48J6530, UE48J6530AU, UE48J6530AUXRU, UE48J6590, UE48J6590AU, UE48J6590AUXKZ, UE48J6590AUXRU, UE48J6590AUXUA, UA48J6300, UA48J6300A, UA48J6300AK, UA48J6300AW, UA48J6300AR, UN48J6400, UN48J6400AF, UN48J6500, UN48J6500A, UN48J6500AF, UN48J6500AG, UN48J6500AH, UN48J6500AKXZL, UN48J6520, UN48J6520AFX.
Маркировки и партномера
V5DF-480DCA-R2, V5DF-480DCB-R2, V5DF-480DCA, V5DF-480DCB, V5DF-480D, BN96-34785A, BN96-34786A, BN96-34785A / 34786A, LM41-00106R, LM41-00117L, S_5J63_48_FL_L6_REV1.5_150108-LM41-00106R, S_5J63_48_FL_R4_REV1.5_150108_LM41-00117L, ES-3100-L/6, ES-3100-R/4, ES-3100, AGS46085, LED941, LED942, BARLED-SAM-UE48J-V5DF.
Матрицы и панели
CYWJ048EGLV1H, CYWJ048EGLV2H, CYWJ048EGLV3H, CYWJ048EGLV4H, CYWJ048EGLV5H, CYWJ048EGLV6H, CY-WJ048EGLV1H, CY-WJ048EGLV2H, CY-WJ048EGLV3H, CY-WJ048EGLV4H, CY-WJ048EGLV5H, CY-WJ048EGLV6H, CY-WJ048CGLV1V, CY-WJ048CGLV1H, CY-WJ048CGLV2H, CY-WJ048CGLV3H, CY-WJ048CGLV4H, CY-WJ048CGLV5H, CY-WJ048CGLV6H.
Важно перед заказом
Перед заказом обязательно сверяйте маркировку старых планок V5DF-480DCA-R2 / V5DF-480DCB-R2, комплектность 10 планок / 5 пар L+R, количество LED 6+4, длину сегментов, напряжение 3V, панель и расположение отверстий. Не смешивать с веткой 610 мм / 6 LED / 2V для Philips/LG и кодами LM41-00133A / LM41-00148A / 6920L-0089A / 6920L-0089B / 3660L-0369A, а также с панелями LC470EUN / LC470EUF / LC320EXN / HV320WHB.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
