Запчасть в наличии
LED подсветка Samsung UE43NU7100 / UE43NU7120 / UE43NU7170 / UE43NU7020 / UE43NU7095 / UE43NU7199 /

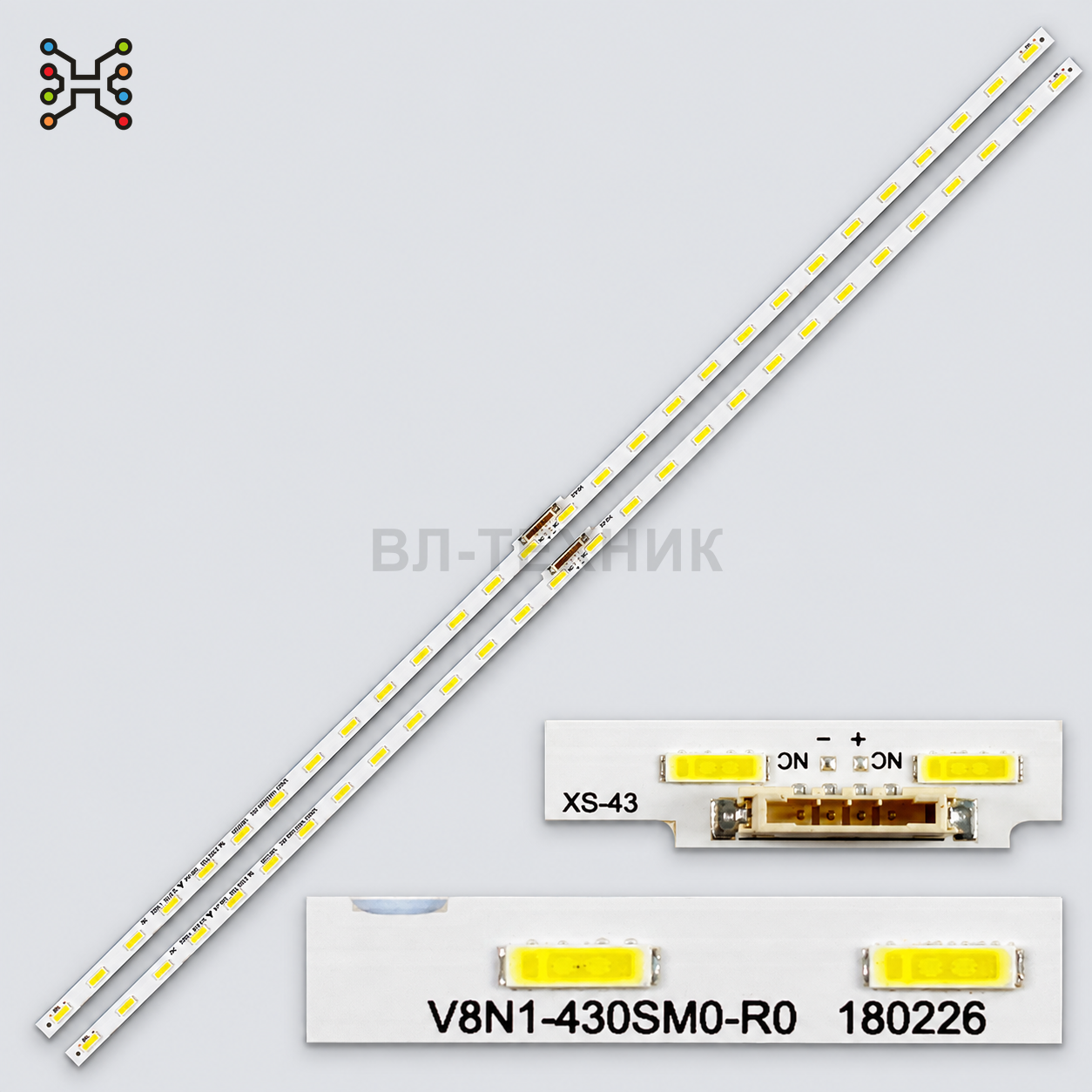

Комплект Edge LED-подсветки для 43-дюймовых телевизоров Samsung на базе планок AOT_43_NU7100F_2X28_3030C_d6t-2d1_28S1P REV.2 / BN96-45954A / BN96-46053A / LM41-00606A / V8N1-430SM0-R0. Комплект состоит из 2 планок, на каждой планке 28 LED. Длина планки 461-463 мм. Напряжение 6V.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- D96
- Состояние
- Новое
- Комплектность
- 2 планки
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Напряжение одного LED
- 6V
- Разъем
- 4 pin, требуется сверка по фактической планке
- Тип подсветки
- Edge LED / боковая LED-подсветка
- Диагональ телевизора
- 43"
- Количество LED на планке
- 28 LED
- Всего LED в комплекте
- 56 LED
- Длина планки
- 461-463 мм
- Ширина планки
- около 7 мм, встречаются аналоги 7/9 мм
- Тип светодиодов
- 3030C
- Материал подложки
- алюминий
Описание и совместимость
О товаре
Комплект Edge LED-подсветки для 43-дюймовых телевизоров Samsung на базе планок AOT_43_NU7100F_2X28_3030C_d6t-2d1_28S1P REV.2 / BN96-45954A / BN96-46053A / LM41-00606A / V8N1-430SM0-R0. Комплект состоит из 2 планок, на каждой планке 28 LED. Длина планки 461-463 мм. Напряжение 6V.
Подходит для моделей телевизоров
- Samsung UE43N5500 / UE43N5500A
- Samsung UE43N5510 / UE43N5510A
- Samsung UE43N5540 / UE43N5540A
- Samsung UE43N5570 / UE43N5570A
- Samsung UE43NU6025K
- Samsung UE43NU7020 / UE43NU7020K / UE43NU7022 / UE43NU7025
- Samsung UE43NU7090 / UE43NU7092 / UE43NU7095 / UE43NU7097 / UE43NU7099
- Samsung UE43NU7100 / UE43NU7100U / UE43NU7105
- Samsung UE43NU7120 / UE43NU7120U / UE43NU7122 / UE43NU7125
- Samsung UE43NU7140
- Samsung UE43NU7170 / UE43NU7170U / UE43NU7172 / UE43NU7175
- Samsung UE43NU7190 / UE43NU7192 / UE43NU7195 / UE43NU7199
- Samsung UE43NU7400 / UE43NU7402 / UE43NU7405 / UE43NU7409
- Samsung UE43NU7440 / UE43NU7442 / UE43NU7443 / UE43NU7445 / UE43NU7449
- Samsung UE43NU7450 / UE43NU7452 / UE43NU7455 / UE43NU7459
- Samsung UE43NU7462
- Samsung UE43NU7470 / UE43NU7472 / UE43NU7475 / UE43NU7479
- Samsung UE43NU7500 / UE43NU7502 / UE43NU7505, только при совпадении маркировок
- Samsung UE43UN7020 / UE43UN7020K
- Samsung UE43RU6025K
- Samsung UE43RU7025 / UE43RU7025K
- Samsung UE43RU7090 / UE43RU7092 / UE43RU7097 / UE43RU7099
- Samsung UE43RU7100 / UE43RU7100K / UE43RU7100U / UE43RU7102 / UE43RU7105
- Samsung UE43RU7120 / UE43RU7140
- Samsung UE43RU7170 / UE43RU7172 / UE43RU7173 / UE43RU7175 / UE43RU7179
- Samsung UE43RU7200
- Samsung UE43RU7400 / UE43RU7402 / UE43RU7405 / UE43RU7406 / UE43RU7409
- Samsung UE43RU7410 / UE43RU7412 / UE43RU7415 / UE43RU7419
- Samsung UE43RU7440 / UE43RU7442 / UE43RU7445 / UE43RU7449
- Samsung UE43RU7450 / UE43RU7452 / UE43RU7455 / UE43RU7459
- Samsung UE43RU7470 / UE43RU7472 / UE43RU7475 / UE43RU7479
- Samsung UA43NU7090 / UA43NU7100 / UA43NU7400 / UA43NU7470 / UA43NU7800
- Samsung UA43RU7080 / UA43RU7100 / UA43RU7105 / UA43RU7200 / UA43RU7400 / UA43RU7470
- Samsung UN43NU6900 / UN43NU6950 / UN43NU7100 / UN43NU7100F / UN43NU710DF
- Samsung UN43RU7100 / UN43RU7100F / UN43RU7200 / UN43RU7200F
- Samsung HG43AJ670 / HG43AJ690 / HG43EJ670 / HG43EJ690 / HG43NJ670 / HG43NJ678 / HG43NJ690 / HG43RU710 / HG43RU750, только при совпадении маркировок
- Samsung LH43QBNEBGC / LH43QMNEBGC / LH43QBREBGC / LH43QMREBGC, только при совпадении маркировок
- Samsung UE43LS03N / QE43LS03, только при совпадении маркировок
Маркировки и партномера
- AOT_43_NU7100F_2X28_3030C_d6t-2d1_28S1P REV.2
- AOT-43-NU7100F-2X28-3030C-d6t-2d1-28S1P REV.2
- AOT_43_NU7100F_2X28_3030C
- AOT_43_NU7100F
- BN96-45954A
- BN96-46053A
- BN61-15482A
- LM41-00606A
- LM41-00607A
- V8N1-430SM0-R0
- V8N4-430SM0-R0
- L1_NU7.4/7.5 D3_CEM_S28(1)R1.1_RCR_100
Матрицы и панели
- CY-NN043HGEV2V
- CY-NN043HGAV2V
- CY-NN043HGAV1H
- CY-NN043HGAV2H
- CY-NN043HGAV3H
- CY-NN043HGAV4H
- CY-NN043HGAV5H
- CY-NN043HGAV6H
- CY-NN043HGAV7H
- CY-NN043HGAV8H
- CY-NN043HGNV1H
- CY-NN043HGNV2H
- CY-NN043HGNV3H
- CY-NN043HGNV4H
- CY-NR043HGHV1V
- T430QVF04.0
Важно перед заказом
- Сверяйте печать AOT_43_NU7100F / BN96-45954A / BN96-46053A / V8N1-430SM0-R0, комплектность 2 планки, 28 LED и длину 461-463 мм.
- По напряжению есть конфликт 3V / 6V, поэтому обязательно проверять старую планку или тестером.
- Это Edge LED-комплект из 2 длинных планок; не смешивать с Direct LED-комплектами Samsung 43" на несколько коротких планок.
- V8N4-430SM0-R0 / LM41-00607A встречается как близкая ветка/аналог, но напряжение, панель и контактные площадки нужно сверять по фактической планке.
- Разъем, ширину 7/9 мм, расположение отверстий и контактных площадок обязательно сверять по снятой планке.
- Модели 49" из некоторых списков не добавлять в эту карточку без отдельной проверки склада: данная карточка собрана под 43" ветку.
- Код BN44-00947A / BN44-00947G относится к блоку питания/LED driver и не должен быть единственным основанием для подбора подсветки.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
