Запчасть в наличии

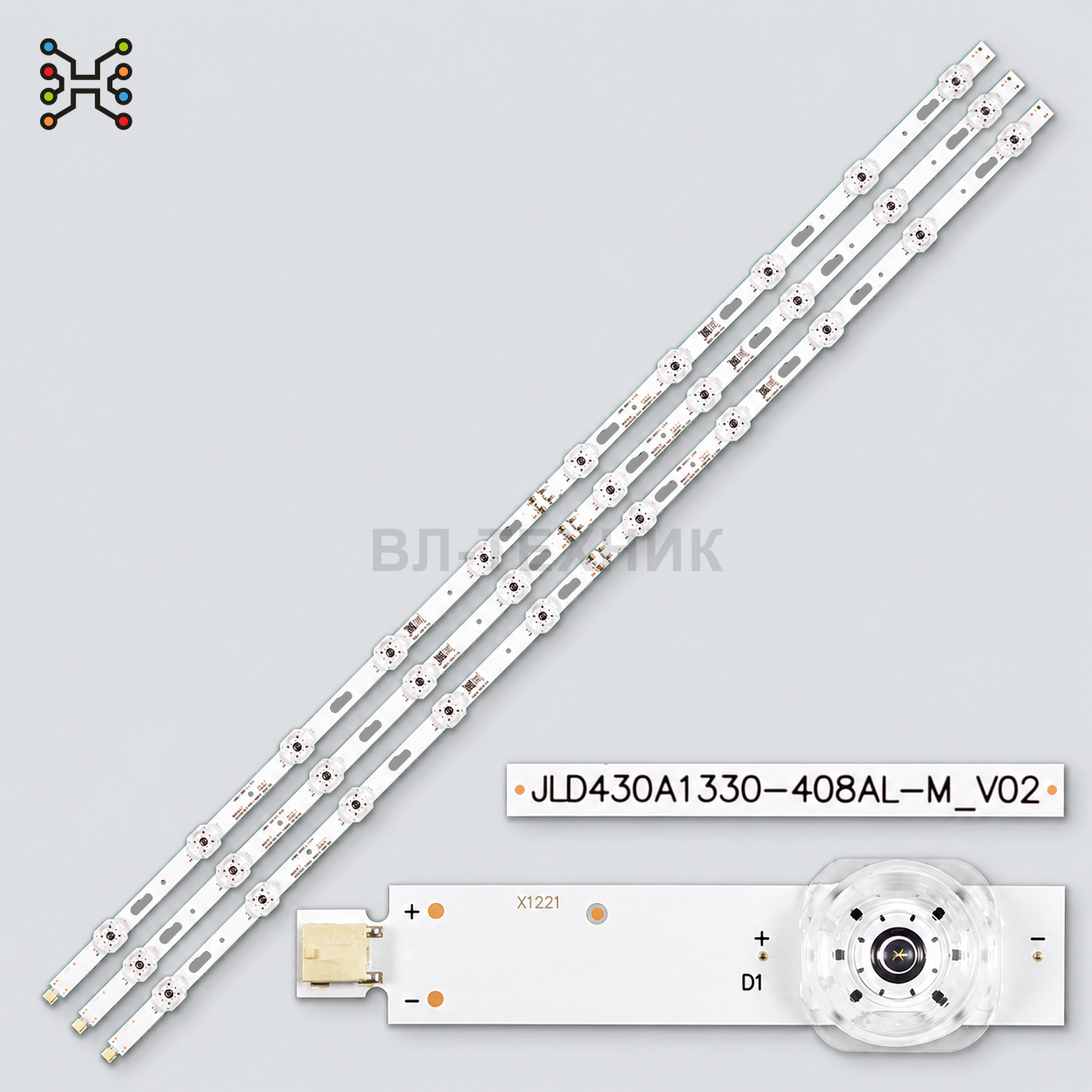

LED подсветка Samsung UE43AU7170U / UE43AU7192 / UE43AU7100 / UE43TU7100 / UE43TU7170 / UE43TU8005 /

LED-подсветка для 43-дюймовых телевизоров Samsung серий AU, TU, CU, NT, QET и QN на планках JL.D430A1330-408AL-M_V02 / JL.D430A1330-408AR-M_V02, V0T7-430SMA-R0 / V0T7-430SMB-R0. Основная ветка: сегментный комплект из 6 планок, 3 x AL + 3 x AR, по 5 LED на каждой планке, длина пары L+R около 804 мм, светодиоды 3V.

Данные для сверки

Основные данные для сверки

Сопоставьте с маркировкой старой детали до заказа

Артикул
B95
Состояние
Новое
Комплектность
6 планок / 3 пары L+R
Категория
LED подсветка
Фото в карточке
2 шт.

Характеристики

Состав комплекта
3 x JL.D430A1330-408AL-M_V02 + 3 x JL.D430A1330-408AR-M_V02
Напряжение одного LED
3V
Диагональ телевизора
43"
Количество LED на планке
5 LED
Количество LED на пару L+R
10 LED
Всего LED в комплекте
30 LED
Общее напряжение пары L+R
около 30V
Электрическая схема LED
10S1P для пары L+R
Размер светодиода
3030
Длина планки
AL около 424-425 мм; AR около 379-380 мм

Описание и совместимость

О товаре

LED-подсветка для 43-дюймовых телевизоров Samsung серий AU, TU, CU, NT, QET и QN на планках JL.D430A1330-408AL-M_V02 / JL.D430A1330-408AR-M_V02, V0T7-430SMA-R0 / V0T7-430SMB-R0. Основная ветка: сегментный комплект из 6 планок, 3 x AL + 3 x AR, по 5 LED на каждой планке, длина пары L+R около 804 мм, светодиоды 3V.

Подходит для моделей телевизоров

Samsung UE43AU7000, Samsung UE43AU7100, Samsung UE43AU7100K, Samsung UE43AU7102, Samsung UE43AU7170U, Samsung UE43AU7172, Samsung UE43AU7172U, Samsung UE43AU7192, Samsung UE43CU7172, Samsung UE43CU7192, Samsung UE43CU7192U, Samsung UE43TU7000, Samsung UE43TU7002, Samsung UE43TU7020, Samsung UE43TU7070, Samsung UE43TU7072U, Samsung UE43TU7090, Samsung UE43TU7092, Samsung UE43TU7100, Samsung UE43TU7102, Samsung UE43TU7105, Samsung UE43TU7122, Samsung UE43TU7160U, Samsung UE43TU7170, Samsung UE43TU7170U, Samsung UE43TU7172, Samsung UE43TU7192, Samsung UE43TU8002, Samsung UE43TU8002K, Samsung UE43TU8005, Samsung UE43TU8005K, Samsung UE43TU8070, Samsung UE43TU8072, Samsung UE43TU8075, Samsung UN43TU7000, Samsung UN43TU7000F, Samsung UN43TU7000FXZA, Samsung UN43TU700DF, Samsung UN43TU700DFXZA, Samsung UN43TU8000, Samsung UN43TU8000F, Samsung UN43TU8000FXZA, Samsung UN43TU8200F, Samsung UN43TU8200FXZA, Samsung HG43NT670U, Samsung HG43NT678U, Samsung HG43NT690U, Samsung LH43QETELGCXZA, Samsung QN43Q60TA.

Маркировки и партномера

JL.D430A1330-408AL-M_V02, JL.D430A1330-408AR-M_V02, JL.D430A1330-408ALR-M_V02, V0T7-430SMA-R0, V0T7-430SMB-R0, CRH-P43S630300310079-REV1.5, HRS-H535-0430000-0310-3030-12.5-N-V11, BN96-50319A, BN96-50320A, LM41-00867A, LM41-00868A, LM41-00885A, LM41-00903A, LM41-00886A, LM41-00904A, L1_TU7K D3_CFM_L5, L1_TU7K D3_CFM_R5.

Матрицы и панели

CY-BA043HGHR4V, CY-BA043HGAR1V, CY-BT043HGHV5H, CY-BT043HGEV1H, CY-GT043HGHV2H, CY-GT043HGHV3H, CY-BT043HGEV4H, CY-GT043HGHV1H, CY-GT043HGNV2H, CY-GT043HGER1V, CY-GT043HGAY2V, CY-BT043HGCV2H, CY-BT043HGCV3H, CY-GT043HGCY-1V, CY-GT043HGAY1V.

Важно перед заказом

Перед заказом обязательно сравните маркировку старых планок, состав комплекта 3 x AL + 3 x AR, количество LED, длину AL и AR, длину пары около 804 мм, напряжение 3V, разъем, отверстия, расположение линз, полярность и матрицу. В этой Samsung 43" family также встречается другая конструкция из 3 цельных планок 30-43-0D23-3X10-804.25X12.5 / 261501010092 / 261501010095 по 10 LED на планке. Не смешивайте сегментный комплект 6 планок с комплектом 3 цельные планки без сверки снятой подсветки.

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.

Перед заказом

Как проверить совместимость

  • Сверьте маркировку старых планок, их длину и количество светодиодов.
  • Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
  • Одинаковая модель телевизора может комплектоваться разными версиями подсветки.

Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.

Строгое совпадение параметров

Похожие по характеристикам

Нужна проверка перед заказом. Совпадение диагонали, числа LED, напряжения и длины не гарантирует совместимость. Сверьте маркировку, разъём и крепления.
