Запчасть в наличии

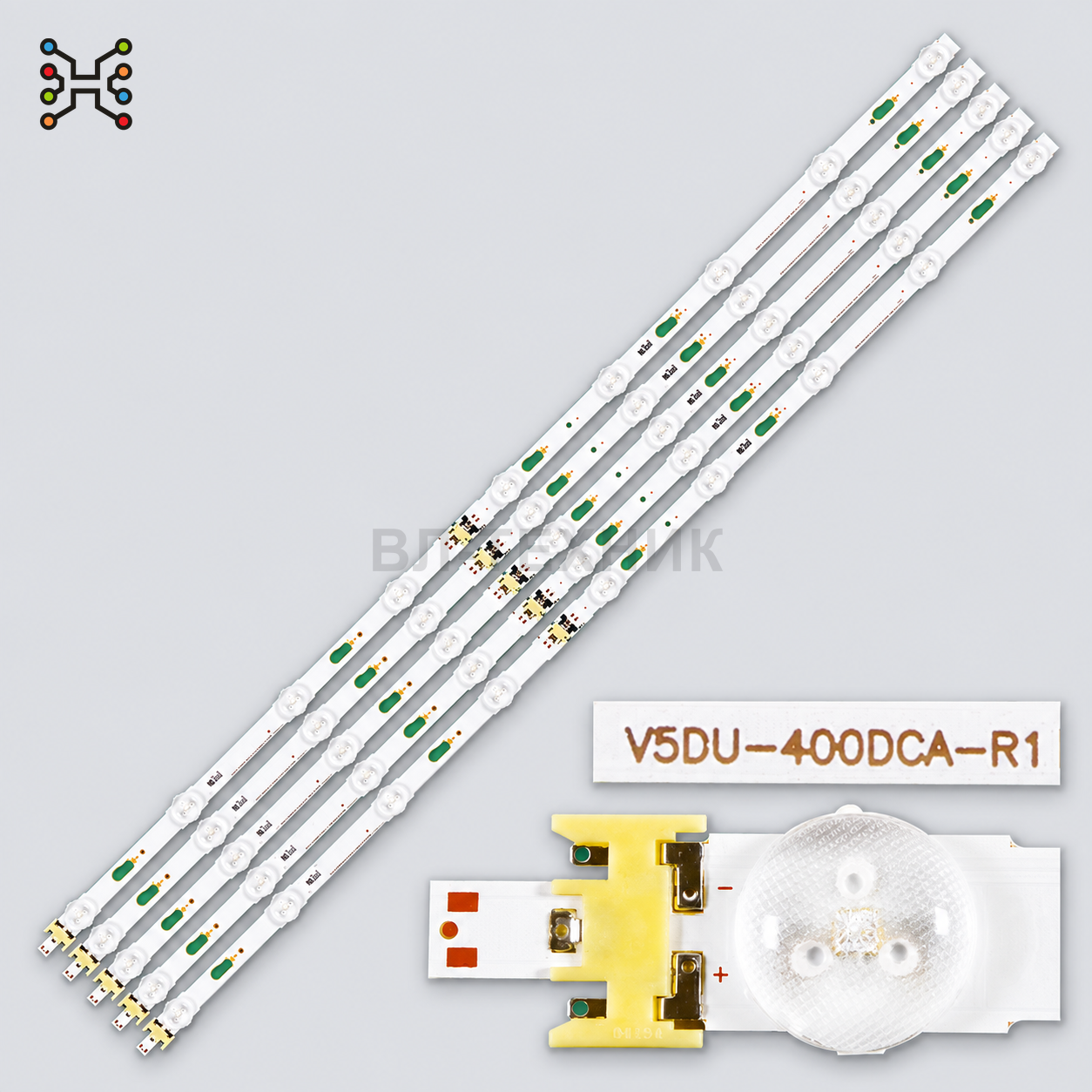

LED подсветка Samsung UE40JU6000 / UE40JU6070 / UE40JU6410 / UE40JU6470 / UE40JU6570 / UE40JU6610 /
Комплект LED-подсветки для 40-дюймовых телевизоров Samsung серий JU / KU / MU. Основная ветка состоит из 10 планок: 5 планок A на 4 LED и 5 планок B на 5 LED. Один рабочий ряд A+B состоит из 9 LED, всего 45 LED в комплекте. Основные коды для сверки: V5DU-400DCA-R1, V5DU-400DCB-R1, BN96-34791A, BN96-34792A, LM41-00117B, LM41-00117C, LM41-00120R, LM41-00120S.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- D130
- Состояние
- Новое
- Комплектность
- 10 планок / 5 рабочих рядов A+B
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 5 x A + 5 x B
- Напряжение одного LED
- 3V
- Тип подсветки
- Direct LED / DLED
- Диагональ телевизора
- 40"
- Количество LED на планке
- A - 4 LED, B - 5 LED
- Всего LED в комплекте
- 45 LED
- Длина планки A
- около 375-377 мм
- Длина планки B
- около 437-441 мм
- Длина рабочего ряда A+B
- около 803-815 мм / часто указывается 813 мм
- Ширина планки
- около 16 мм
Описание и совместимость
О товаре
Комплект LED-подсветки для 40-дюймовых телевизоров Samsung серий JU / KU / MU. Основная ветка состоит из 10 планок: 5 планок A на 4 LED и 5 планок B на 5 LED. Один рабочий ряд A+B состоит из 9 LED, всего 45 LED в комплекте. Основные коды для сверки: V5DU-400DCA-R1, V5DU-400DCB-R1, BN96-34791A, BN96-34792A, LM41-00117B, LM41-00117C, LM41-00120R, LM41-00120S.
Подходит для моделей телевизоров
- Samsung UE40JU6000 / UE40JU6000KXXC / UE40JU6000KXXU / UE40JU6000KXZT / UE40JU6000UXKZ / UE40JU6000UXMS / UE40JU6000UXRU / UE40JU6000UXUA / UE40JU6000WXXH / UE40JU6000WXXN
- Samsung UE40JU6050 / UE40JU6060 / UE40JU6070 / UE40JU6072 / UE40JU6075
- Samsung UE40JU6370 / UE40JU6410 / UE40JU6430 / UE40JU6450 / UE40JU6470 / UE40JU6480
- Samsung UE40JU6570 / UE40JU6600 / UE40JU6610
- Samsung UE40KU6000 / UE40KU6000KXXC / UE40KU6000KXXU / UE40KU6000KXZF / UE40KU6000KXZT / UE40KU6000UXCE / UE40KU6000UXRU / UE40KU6000UXUA / UE40KU6000WXXH / UE40KU6000WXXN
- Samsung UE40KU6020 / UE40KU6070 / UE40KU6072 / UE40KU6075 / UE40KU6079 / UE40KU6092 / UE40KU6095 / UE40KU6099
- Samsung UE40KU7000 / UE40KU7000UXTK
- Samsung UE40MU6100 / UE40MU6102 / UE40MU6103 / UE40MU6105 / UE40MU6120 / UE40MU6122 / UE40MU6125
- Samsung UE40MU6170 / UE40MU6172 / UE40MU6175 / UE40MU6179 / UE40MU6192 / UE40MU6195 / UE40MU6199
- Samsung UE40MU7000 / UE40MU7003
- Samsung UA40JU50SWJXXZ / UA40JU5900 / UA40JU5910 / UA40JU5920 / UA40JU6000 / UA40JU6060 / UA40JU6300 / UA40JU6400 / UA40JU6470 / UA40JU6600 / UA40JU6670 / UA40JU6680 / UA40JU6800 / UA40JU7000
- Samsung UA40KU6000 / UA40KU6100 / UA40KU6300 / UA40KU6310 / UA40KU6880 / UA40KU7000 / UA40KUF30
- Samsung UA40MU6100 / UA40MU6103 / UA40MU6150 / UA40MU6153 / UA40MU6300 / UA40MU6310 / UA40MU7000
- Samsung UN40JU6400 / UN40JU640D / UN40JU6500 / UN40JU650D / UN40JU6700
- Samsung UN40KU6000 / UN40KU6050 / UN40KU6270 / UN40KU6290 / UN40KU6300
- Samsung UN40MU6100 / UN40MU6103 / UN40MU6290 / UN40MU6300 / UN40MU630D
- Samsung HG40AD690U / HG40AD890U / HG40ED690U / HG40ED890U / HG40ND690U / HG40ND890U, только после сверки фактической планки
Маркировки и партномера
- V5DU-400DCA-R1 / V5DU-400DCB-R1
- V5DU-400DCA / V5DU-400DCB
- V5DU-400CB-R1, вариант записи для B-планки
- BN96-34791A / BN96-34792A
- LM41-00117B / LM41-00117C
- LM41-00120R / LM41-00120S
- S_5U75_40_FL_L04_REV1.2 / S_5U75_40_FL_R05_REV1.2
- S_5U75_40_FL_L04_REV1.4_150514 / S_5U75_40_FL_R05_REV1.4_150514
- BN96-30449A / BN96-30450A, только после сверки комплекта
- BN96-39655A / BN96-39656A и LM41-00239A / LM41-00240A, только как соседний/замещающий комплект после сверки
- ES-380 / JPN-380
Матрицы и панели
- CY-WJ040HGLV1H / CY-WJ040HGLV2V / CY-WJ040HGLV4V / CY-WJ040HGLV7H / CY-WJ040HGLVAH
- CY-GJ040HGLV1H / CY-GJ040HGLV5H / CY-GJ040HGLV7H / CY-GJ040HGLVAH
- CY-GJ040HGLVDH / CY-GJ040HGLVGH / CY-GJ040HGLVFH
- CY-GK040HGLV2H / CY-GK040HGLV4H / CY-GK040HGLV6H
- CY-GK040HGEV1H / CY-GJ040HGEV1H / CY-GM040HGEV1H
- CY-GJ040FLLV1H / CY-GJ040FLLV1V
- CY-WJ040CGLV1V
Важно перед заказом
- Сверяйте точную печать V5DU-400DCA-R1 / V5DU-400DCB-R1 и коды BN96-34791A / BN96-34792A.
- В этой ветке полный комплект: 10 планок, 5 A + 5 B, всего 45 LED.
- Один ряд состоит из двух частей: A на 4 LED и B на 5 LED; не считать как 10 одинаковых планок.
- Не использовать старую строку D130 с “711 дюйм”: реальная диагональ этой ветки 40".
- Не путать с V5DF-400DCA-R2 / V5DF-400DCB-R2 и другими R2-ревизиями без сверки разъема и отверстий.
- Для KU/MU моделей встречаются соседние комплекты BN96-39655A / BN96-39656A; подбирать нужно по снятой планке.
- Перед заказом сверяйте длину A/B, количество LED, разъем, расположение отверстий, линз, ревизию и шильдик матрицы.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
