LED подсветка 40-3535LED-60EA-R D1GE-400SCB-R3. Б.У
40″ · 6 LED · 3 В · 383 мм
Запчасть в наличии

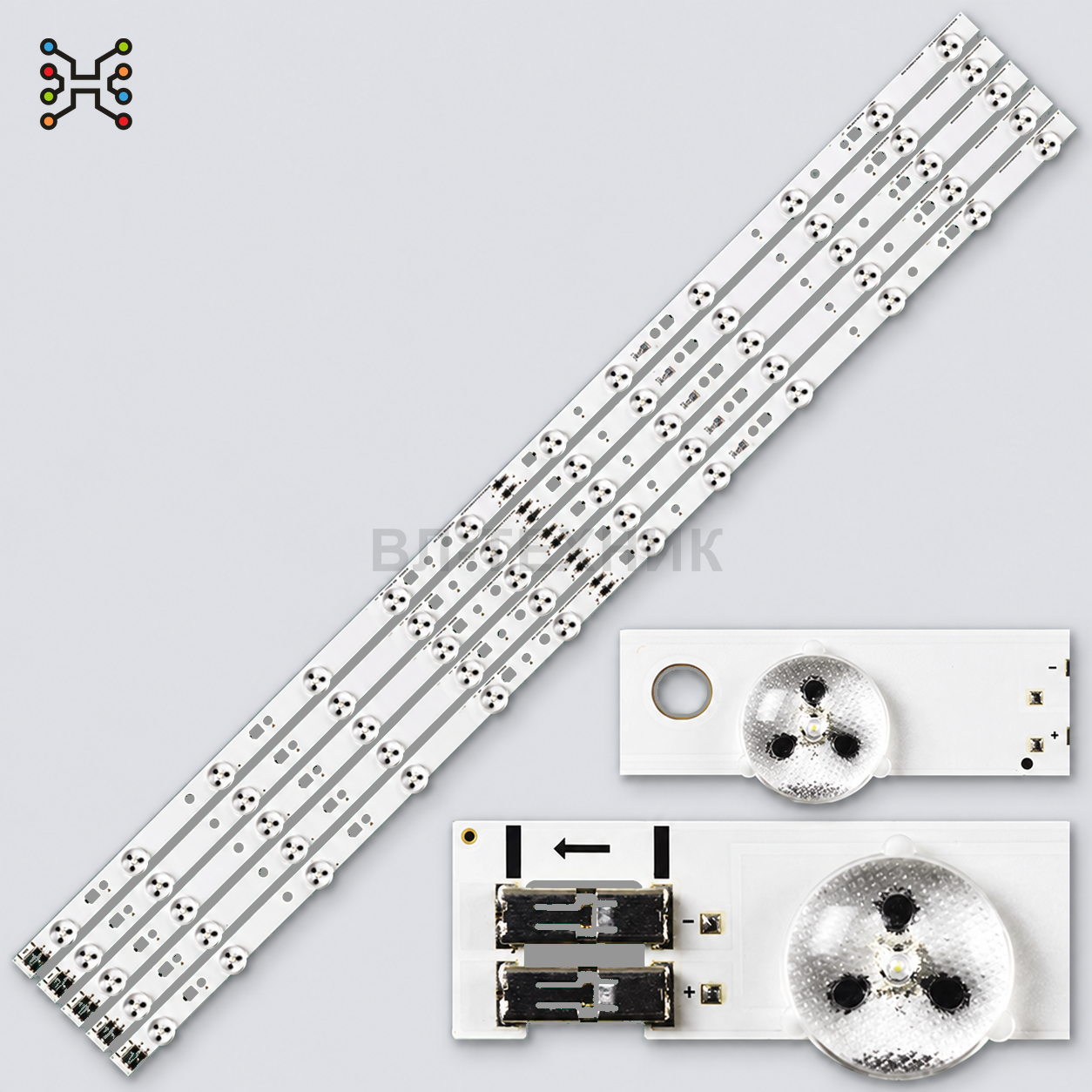

LED подсветка Samsung UE40EH5000 / UE40EH5007K / UE40EH5307K / UE40EH6037K / UN40EH5000FXZA / UN40EH
Комплект LED-подсветки Direct LED для 40-дюймовых телевизоров Samsung серии EH на базе планок D1GE-400SCA-R3 / D1GE-400SCB-R3, 40-3535LED-60EA-L/R, BN96-24089A / BN96-24090A. Комплект состоит из 10 планок: 5 левых и 5 правых, на каждой планке 6 LED, всего 60 LED. Напряжение одного LED 3V, разъем 2-pin.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- D77
- Состояние
- Новое
- Комплектность
- 10 планок / 5 пар L+R
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 5 x D1GE-400SCA-R3 + 5 x D1GE-400SCB-R3
- Напряжение одного LED
- 3V
- Разъем
- 2-pin
- Диагональ телевизора
- 40"
- Количество LED на планке
- 6 LED
- Количество LED в паре L+R
- 12 LED
- Всего LED в комплекте
- 60 LED
- Длина планки A/L
- около 388 мм
- Длина планки B/R
- около 378-383 мм
- Длина пары A+B / L+R
- около 766 мм
Описание и совместимость
О товаре
Комплект LED-подсветки Direct LED для 40-дюймовых телевизоров Samsung серии EH на базе планок D1GE-400SCA-R3 / D1GE-400SCB-R3, 40-3535LED-60EA-L/R, BN96-24089A / BN96-24090A. Комплект состоит из 10 планок: 5 левых и 5 правых, на каждой планке 6 LED, всего 60 LED. Напряжение одного LED 3V, разъем 2-pin.
Подходит для моделей телевизоров
- Samsung UE40EH5000 / UE40EH5000W / UE40EH5000K
- Samsung UE40EH5005 / UE40EH5005K / UE40EH5007 / UE40EH5007K
- Samsung UE40EH5020 / UE40EH5020W
- Samsung UE40EH5030 / UE40EH5030W / UE40EH5037 / UE40EH5037K
- Samsung UE40EH5040 / UE40EH5040W / UE40EH5047 / UE40EH5047K
- Samsung UE40EH5050 / UE40EH5050W / UE40EH5057 / UE40EH5057K
- Samsung UE40EH5200 / UE40EH5200S
- Samsung UE40EH5300 / UE40EH5300W / UE40EH5300K / UE40EH5300P
- Samsung UE40EH5305 / UE40EH5305K / UE40EH5307 / UE40EH5307K
- Samsung UE40EH5450 / UE40EH5450W
- Samsung UE40EH6030 / UE40EH6030K / UE40EH6030W
- Samsung UE40EH6035 / UE40EH6035K / UE40EH6037 / UE40EH6037K / UE40EH6037KXUA
- Samsung UN40EH5000FXZA / UN40EH5000GXZE
- Samsung UN40EH5050FXZA
- Samsung UN40EH5300 / UN40EH5300G / UN40EH5300FXZA / UN40EH5300FXZP / UN40EH5300MXZL
- Samsung UN40EH6000FXZA / UN40EH6030 / UN40EH6030G
- Samsung UA40EH5000 / UA40EH5000R / UA40EH5000RXXA / UA40EH5000RXUM / UA40EH5000RXTW / UA40EH5000RXSW
- Samsung UA40EH5080R
- Samsung UA40EH5300 / UA40EH5300RXXT / UA40EH5300RXZN
- Samsung UA40EH5306MXXY / UA40EH5306MXRD
- Samsung UA40EH6000 / UA40EH6030, только после сверки старой подсветки
- Samsung HG40NA577L / HG40NA578L, только после сверки старой подсветки
- Samsung UN40EH6050 / UN40FH5003 / UN40FH6030, только после сверки фактической планки
Маркировки и партномера
- D1GE-400SCA-R3
- D1GE-400SCB-R3
- D1GE-400SCA-R2 / D1GE-400SCB-R2, только после сверки
- 40-3535LED-60EA-L
- 40-3535LED-60EA-R
- 2012SVS40 3228 LEFT06 REV1.5 / REV1.6
- 2012SVS40 3228 RIGHT06 REV1.5 / REV1.6
- BN96-24089A / BN96-24090A
- BN96-28682A / BN96-28683A
- BN96-21477A / BN96-21478A
- BN96-24136A / BN96-24137A
- BN96-21486A
- BN41-01824A
- ES-246-L/6 / ES-246-R/6
- LED157 / LED158
- SS4010
Матрицы и панели
- CY-DE400BGSV1
- CY-DE400BGSV1L / CY-DE400BGSV1V
- DE400BGS-V1
- LTJ400HF03 / LTJ400HF03-V
- LTJ400HM08-L / LTJ400HM08-V / LTJ400HM08-G / LTJ400HM08-H
- LTJ400HV11 / LTJ400HV11-L / LTJ400HV11-V
- LSJ400HM05-E, только после сверки старой подсветки
- LSC400HM05, только после сверки старой подсветки
Важно перед заказом
- Сверяйте печать D1GE-400SCA-R3 / D1GE-400SCB-R3, комплект 10 планок, 6 LED на планку, 60 LED всего, напряжение 3V и разъем 2-pin.
- Не подбирать комплект только по BN96-24089A или BN96-24090A: эти номера могут продаваться отдельной стороной, полный комплект требует 5L+5R.
- Не смешивать с Samsung UE40H / UE40J ветками 2014SVS40, D4GE-400DCA-R1 / D4GE-400DCB-R1, BN96-30449A / BN96-30450A.
- Не смешивать с IC-C-CNA032D127 / 30V 10S1P и другими 32-дюймовыми ветками.
- Для UN40FH5003 / UN40FH6030, HG40NA577L / HG40NA578L и UA40EH6000 обязательно нужна сверка снятой планки.
- Если на снятой планке 5 LED, это не чистое совпадение с веткой 40-3535LED-60EA-L/R: нужна фото-сверка.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
Строгое совпадение параметров
Похожие по характеристикам
Нужна проверка перед заказом.
Совпадение диагонали, числа LED, напряжения и длины не гарантирует совместимость. Сверьте маркировку, разъём и крепления.
