Запчасть в наличии
LED подсветка Samsung UE32H5303 / UE32H5373 / UE32EH5000 / UE32EH5300 / UN32H5203 / HG32EA590, D3GE-

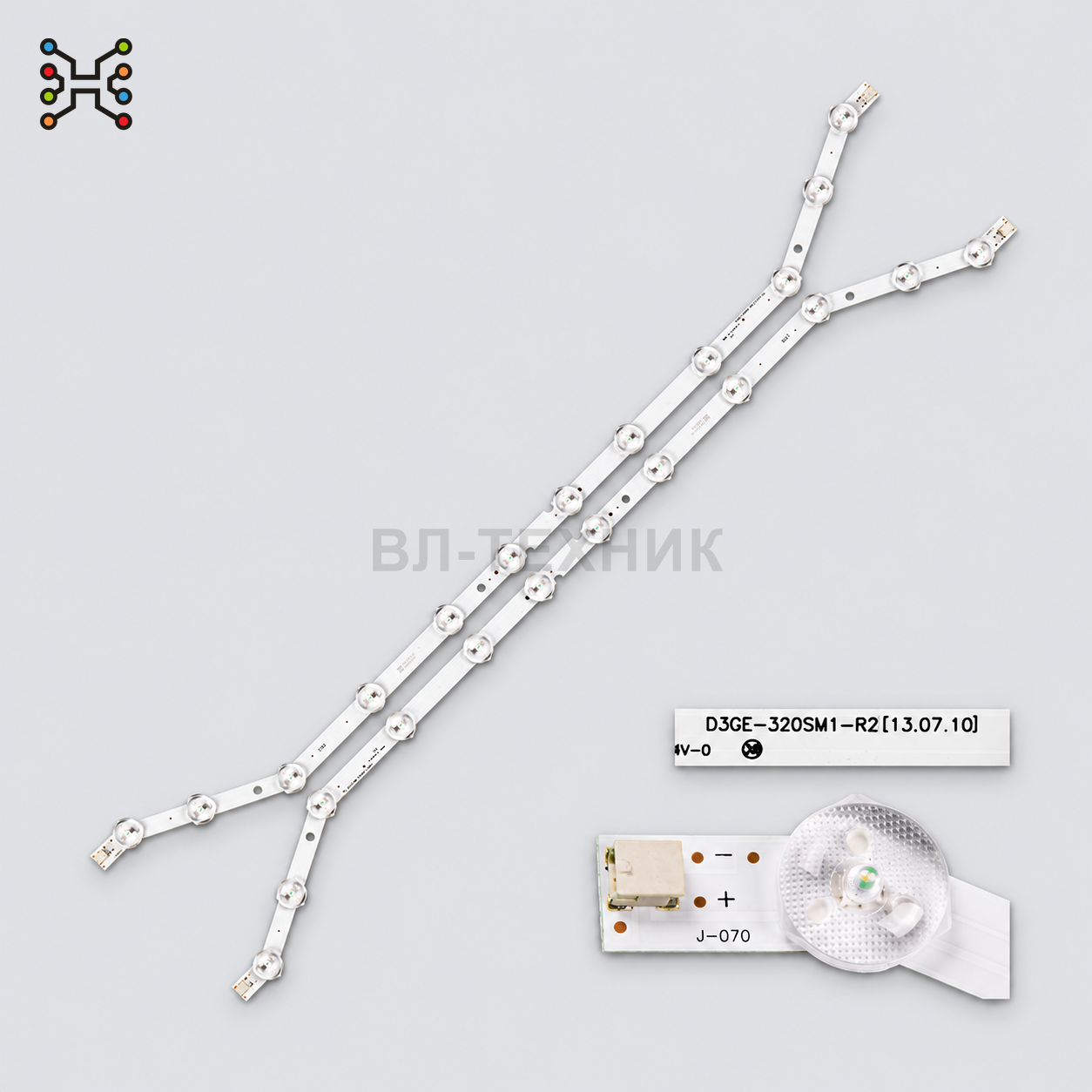

Комплект Direct LED / задней LED-подсветки для 32-дюймовых телевизоров Samsung на панелях семейства CY-DF320BGLV / CY-DH032BGSV / LSF320HN02. Основная физическая ветка: D3GE-320SM1-R2 / 2013SVS32 HD 3228N1 B2 12, сервисные номера LM41-00001S / LM41-00001R, BN96-28763A / BN96-33972A / BN96-34193A. Комплект 2 планки, по 12 LED на каждой, всего 24 LED, длина 585-586 мм, напряжение LED 3V.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- D58
- Состояние
- Новое
- Комплектность
- 2 планки
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 2 x D3GE-320SM1-R2 / 2013SVS32 HD 3228N1 B2 12
- Напряжение одного LED
- 3V
- Разъем
- требуется сверка по фактической планке
- Тип подсветки
- Direct LED / задняя LED-подсветка
- Диагональ телевизора
- 32"
- Количество LED на планке
- 12 LED
- Всего LED в комплекте
- 24 LED
- Длина планки
- 585-586 мм
- Тип линз
- выпуклые линзы
- Материал подложки
- алюминий, требуется сверка по партии
Описание и совместимость
О товаре
Комплект Direct LED / задней LED-подсветки для 32-дюймовых телевизоров Samsung на панелях семейства CY-DF320BGLV / CY-DH032BGSV / LSF320HN02. Основная физическая ветка: D3GE-320SM1-R2 / 2013SVS32 HD 3228N1 B2 12, сервисные номера LM41-00001S / LM41-00001R, BN96-28763A / BN96-33972A / BN96-34193A. Комплект 2 планки, по 12 LED на каждой, всего 24 LED, длина 585-586 мм, напряжение LED 3V.
Подходит для моделей телевизоров
- Samsung UE32H5303 / UE32H5303AK / UE32H5303AW
- Samsung UE32H5303AKXMS / UE32H5303AKXRU / UE32H5303AKXUA / UE32H5303AKXUZ / UE32H5303AKXXU / UE32H5303AKXZT
- Samsung UE32H5303AWXTK / UE32H5303AWXXC / UE32H5303AWXXH / UE32H5303AWXXN
- Samsung UE32H5304 / UE32H5304AKXXE
- Samsung UE32H5373 / UE32H5373AS / UE32H5373ASXTK / UE32H5373SSXZG
- Samsung UE32EH5000 / UE32EH5000KXXU / UE32EH5000WXBT / UE32EH5000WXKZ / UE32EH5000WXMS / UE32EH5000WXRU / UE32EH5000WXTK / UE32EH5000WXUA / UE32EH5000WXXC / UE32EH5000WXXH / UE32EH5000WXXN / UE32EH5000WXZF / UE32EH5000WXZG / UE32EH5000WXZT
- Samsung UE32EH5005KXXE / UE32EH5007KXKZ / UE32EH5007KXRU / UE32EH5007KXUA
- Samsung UE32EH5020WXXH / UE32EH5030WXKZ / UE32EH5030WXRU / UE32EH5030WXUA / UE32EH5037KXKZ
- Samsung UE32EH5040WXRU / UE32EH5040WXUA / UE32EH5047KXUA / UE32EH5047KXRU
- Samsung UE32EH5050WXRU / UE32EH5057K / UE32EH5057KXRU
- Samsung UE32EH5300K / UE32EH5300P / UE32EH5300KXXU / UE32EH5300PXZT / UE32EH5300WXXC / UE32EH5300WXXH / UE32EH5300WXXN / UE32EH5300WXZF / UE32EH5300WXZG / UE32EH5305KXXE
- Samsung UE32EH5450 / UE32EH5450WXXC / UE32EH5450WXXH
- Samsung UN32EH5000 / UN32EH5000FXZA / UN32EH5000FXZC / UN32EH5000FXZP / UN32EH5000FXZX
- Samsung UN32EH5300 / UN32EH5300FXZA / UN32EH5300FXZC / UN32EH5300FXZP / UN32EH5300FXZX / UN32EH5300GXPE / UN32EH5300GXZS / UN32EH5300MXZL
- Samsung UN32FH5203 / UN32FH5203GXZD
- Samsung UN32H5201AFXZA / UN32H5203AFXZA / UN32H5203AFXZC
- Samsung HG32EA590LSXXC / HG32EA590LSXXE / HG32EA590LSXXH / HG32EA590LSXXN / HG32EA590LSXXU / HG32EA590LSXRU / HG32EA590LSXUA / HG32EA590LSXZF / HG32EA590LSXZG / HG32EA590LSXZT, только при совпадении фактической планки
- Samsung HG32ED590HBXEN / HG32ED590HBXRU / HG32ED590HBXXU, только при совпадении фактической планки
- Samsung HG32AD590HKXXS / HG32AD590HKXXT / HG32AD590HWXEG / HG32AD590HWXXY / HG32AD590HWXZN, только при совпадении фактической планки
- Samsung LH32EDDFLGC / LH32EDDFLGC/XF, только при совпадении фактической планки
- Samsung LH32MDCPLGA / LH32MDCPLGA/ZA US02 / LH32MDCPLGA/ZA SS01, только при совпадении фактической планки
- Samsung LH32MDCPLGC/CI / LH32MDCPLGC/EN / LH32MDCPLGC/NG / LH32MDCPLGC/RU / LH32MDCPLGC/UE / LH32MDCPLGC/XF / LH32MDCPLGC/XL / LH32MDCPLGC/XM / LH32MDCPLGC/XS / LH32MDCPLGC/XT / LH32MDCPLGC/XY / LH32MDCPLGC/ZW, только при совпадении фактической планки
- Samsung LH32MDCPLGVMZD, только при совпадении фактической планки
Маркировки и партномера
- D3GE-320SM1-R2
- LUMENS D3GE-320SM1-R2
- 2013SVS32 HD 3228N1 B2 12
- 2013SVS32_3228N1_B2_12_REV1.7_131015
- SAMSUNG_2013SVS32_3228N1_B2_12
- LM41-00001S
- LM41-00001R
- BN96-28763A
- BN96-33972A
- BN96-34193A
- BN96-35204A, только при совпадении 12 LED и геометрии
Матрицы и панели
- CY-DF320BGLV1V
- CY-DF320BGLV1H
- CY-DF320BGLV3H
- CY-DH032BGSV1V
- CYDF320BGLV1H
- CYDF320BGLV3H
- CYDH032BGSV1H
- CY-HF320BHLV1H, только при совпадении фактической планки
- CY-HF320AGEV3H, только при совпадении фактической планки
- LSF320HN02-A01
Важно перед заказом
- Сверяйте D3GE-320SM1-R2 / 2013SVS32 HD 3228N1 B2 12, количество 12 LED на планке, длину 585-586 мм, разъем и отверстия.
- Не смешивать с D3GE-320SM0-R1 / D3GE-320SM0-R2 / D3GE-320SMO-R2 на 9 LED.
- BN96-27468A / BN96-28762A / BN64-YYC09 не использовать как основной аналог этой карточки: это близкая ветка на 9 LED.
- Модели UN32FH4003 / UE32EH4004 / UN32FH4005 / UN32H4353 не добавлены в основную совместимость без фото D3GE-320SM1-R2 / 12 LED.
- Подбор только по модели ТВ недостаточен.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
