Запчасть в наличии
LED подсветка Samsung UE28F4000 / UE28F4020 / UN28F4000AF / UN29F4000AFXZA / HG28EB460 / HG28EB670 /

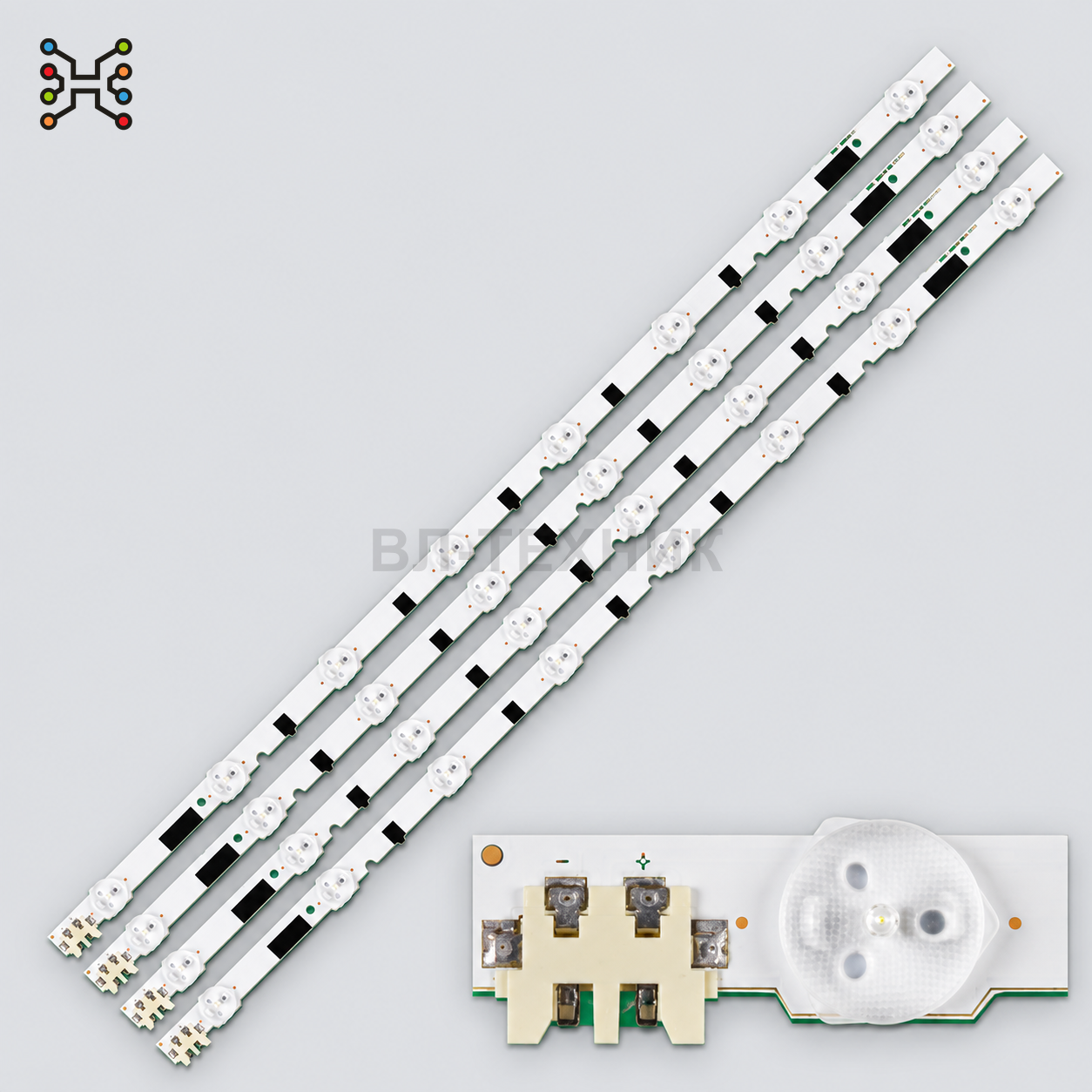

Комплект LED-подсветки Direct LED для 28-дюймовых телевизоров Samsung на базе LUMENS D2GE-280SC0-R3 / 2013SVS28H-8-REV1.8-130103 / BN96-25298A. Комплект состоит из 4 одинаковых планок, на каждой планке 8 LED, всего 32 LED. Длина планки 558 мм, напряжение одного LED 3V, разъем 2-pin.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- D74
- Состояние
- Новое
- Комплектность
- 4 планки
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 4 x LUMENS D2GE-280SC0-R3 / 2013SVS28H
- Напряжение одного LED
- 3V
- Разъем
- 2-pin
- Диагональ телевизора
- 28"
- Количество LED на планке
- 8 LED
- Всего LED в комплекте
- 32 LED
- Длина планки
- 558 мм
- Ширина планки
- 12 мм / 14 мм, требуется сверка по фактической планке
- Высота планки с линзой
- около 7 мм
- Диаметр линзы
- около 16 мм
Описание и совместимость
О товаре
Комплект LED-подсветки Direct LED для 28-дюймовых телевизоров Samsung на базе LUMENS D2GE-280SC0-R3 / 2013SVS28H-8-REV1.8-130103 / BN96-25298A. Комплект состоит из 4 одинаковых планок, на каждой планке 8 LED, всего 32 LED. Длина планки 558 мм, напряжение одного LED 3V, разъем 2-pin.
Подходит для моделей телевизоров
- Samsung UE28F4000
- Samsung UE28F4000A
- Samsung UE28F4000AW
- Samsung UE28F4000AS
- Samsung UE28F4000AWXZT
- Samsung UE28F4000AKXRU, только после сверки старой подсветки
- Samsung UE28F4000AKXKZ / UE28F4000AKXMS, только после сверки
- Samsung UE28F4000ASXUA, только после сверки
- Samsung UE28F4020
- Samsung UE28F4020AW
- Samsung UN28F4000
- Samsung UN28F4000AF
- Samsung UN29F4000
- Samsung UN29F4000AFXZA
- Samsung HG28EB460
- Samsung HG28EB460BW
- Samsung HG28EB460BWXXU
- Samsung HG28EB670
- Samsung HG28EB670BWXXU
- Samsung HG28EB675
- Samsung HG28EB675BBXXC
- Samsung UA28F4000, только после сверки
- Samsung UA28F4088AR, только после сверки старой подсветки
- Samsung UE28F5000, только как кандидат после фото-сверки
- Samsung T28D310LH / T28D310 / LT28D310LH / LT28D310LHMZD, только после сверки панели и фактической планки
Маркировки и партномера
- LUMENS D2GE-280SC0-R3
- D2GE-280SC0-R3
- D2GE-280SC0-R3(12.12.27)
- D2GE-280SC0-R2
- 2013SVS28H
- 2013SVS28H-8-REV1.8-130103
- Samsung-2013SVS28H-8-REV1.8-130103
- BN96-25298A
- ES-134 / ES-134/8
- LED338
- SS2801
- BN41-02026A, только как проверочный сервисный токен
Матрицы и панели
- HF280AGH-C1
- HF280AGH-R1
- HF280AGH-R2
- HF280AGH-R3
- HF280AGH-R4
- HF280ADH-R1
- ST2751A01
- CY-HF390BGMV1V, только после сверки шильдика панели
Важно перед заказом
- Сверяйте точную печать D2GE-280SC0-R3 / 2013SVS28H, комплект 4 планки, 8 LED на планку, длину 558 мм, напряжение 3V и разъем 2-pin.
- Не подбирать эту подсветку только по Samsung 28" или BN96-25298A без совпадения печати D2GE-280SC0-R3 / 2013SVS28H.
- Не смешивать с Samsung UE28H4000 / UE28J4100: там другая ветка D4GE-280DC0-R2, 3 планки по 6 LED.
- Не смешивать с Samsung 32" ветками D3GE-320SM1-R2 / 2013SVS32H и другими D3GE-320.
- Не смешивать с SJ.FT.D3200801-2835ES-M и HY-CN320A1: это соседние/модификационные 32-дюймовые ветки.
- UA28F4088AR, UE28F5000, T28D310LH и CY-HF390BGMV1V добавлять только после фото старой подсветки и сверки панели.
- Материал подложки и наличие скотча сверять по фактической партии: источники расходятся между aluminum / textolite / copper.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
