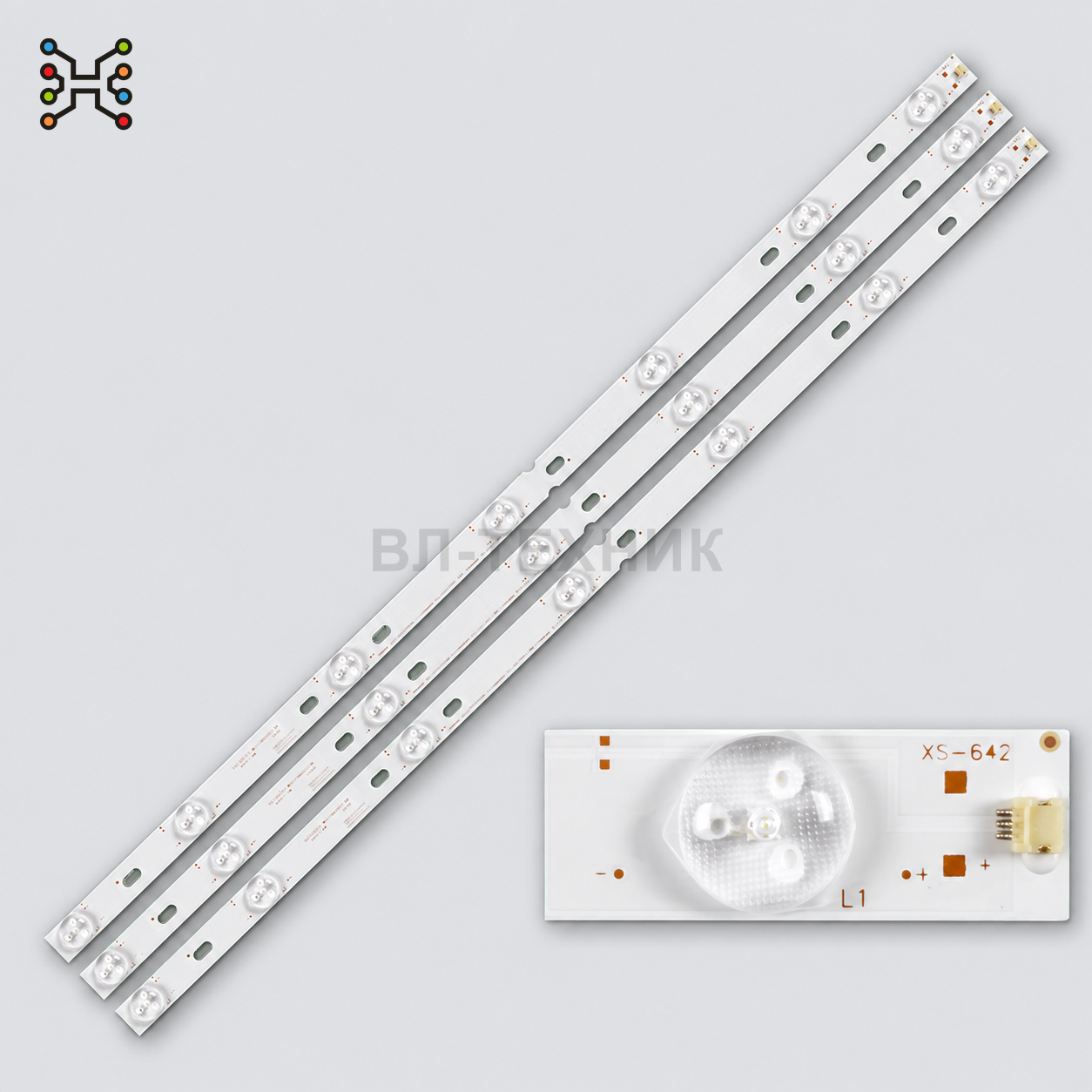

LED подсветка Hisense LED32K188 / LED32K198 / LED32K168 / LED32K178 / LED32K1800 / LED32K20JD / 32K2

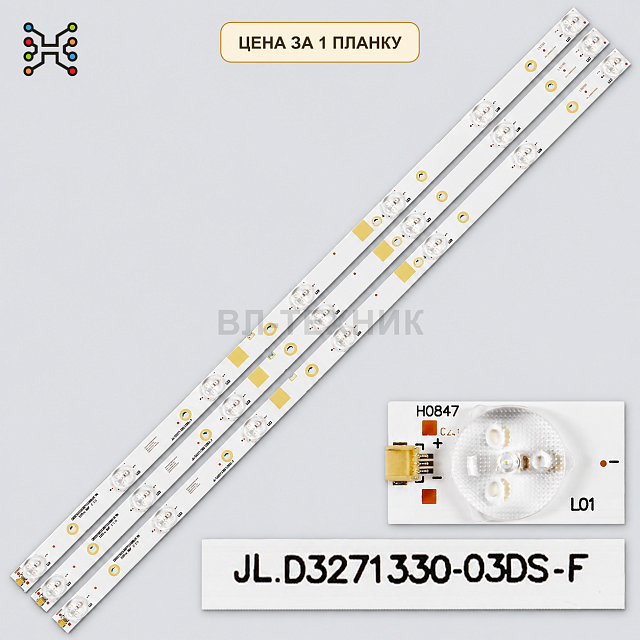

Краткое описание: комплект Direct LED-подсветки для 32-дюймовых телевизоров Hisense, RCA и Insignia на базе планок 32_HD315DH-E81_010_3x7_3030C_7S1P REV.V0 / JL.D3271330-03DS-F. Комплект состоит из 3 планок, по 7 LED на каждой.

Данные для сверки

Основные данные для сверки

Сопоставьте с маркировкой старой детали до заказа

Артикул
T23
Состояние
Новое
Комплектность
3 планки
Категория
LED подсветка
Фото в карточке
2 шт.

Характеристики

Состав комплекта
3 x 32_HD315DH-E81_010_3x7_3030C_7S1P REV.V0
Напряжение одного LED
3V
Разъем
3-pin
Тип подсветки
Direct LED / задняя LED-подсветка
Диагональ телевизора
32"
Количество LED на планке
7 LED
Всего LED в комплекте
21 LED
Электрическая схема LED
7S1P
Размер светодиода
3 x 3 мм / 3030C
Длина планки
595 мм

Описание и совместимость

О товаре

Краткое описание: комплект Direct LED-подсветки для 32-дюймовых телевизоров Hisense, RCA и Insignia на базе планок 32_HD315DH-E81_010_3x7_3030C_7S1P REV.V0 / JL.D3271330-03DS-F. Комплект состоит из 3 планок, по 7 LED на каждой.

Подходит для моделей телевизоров

Hisense: LED32K188, LED32K198, LED32K168, LED32K178, LED32K1800, LED32K20JD, 32K20JD, LED32K220, LED32K240, LED32K2000, LED32K3100, LED32EC260JD, 32EC260JD, LED32EC290, LED32EC290N, LED32EC300JD, LED32EC510N, LED32EC110JD, 32EC110JD, LED32H166, LED32H168, 32H3B1, 32H3B2, 32H4C, 32H5B, 32D50, 32D52, LHD32D50EU, 32E350E.

RCA: RLDED3279A-SM.

Insignia: NS-32D511NA15.

Маркировки и партномера

32_HD315DH-E81_010_3x7_3030C_7S1P REV.V0, 32-HD315DH-E81_010_3*7_3030C_7S1P REV.V0, 32-HD315DH-E81-010-3X7-3030C-7S1P, Hisense_32_HD315DH-E81_3x7_3030C_7S1P REV.V0, JL.D3271330-03DS-F, D3271330-03DS-F, HE32HQENA35028208187, HE32WEE8654G66405867, HE32HUEMI35258708187, 1146380, XS-642, ES-484.

Матрицы и панели

HD315DH-E81(010)/S0, HD315DH-F12(008)/S0, HV320FHB-N00.

Важно перед заказом

сверяйте маркировку старой планки, комплектность 3 планки, 7 LED на планке, длину 595 мм, разъем и матрицу. Не смешивать с ветками HD315DH-E81 3x6, HD315DH-E51 3x6, HD315DH-F11 2x5, SVH320AG8 / SVH320AH2 5 LED, а также HD315DH-B21 / HD315DH-B51 без фото-сверки.

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.

Перед заказом

Как проверить совместимость

  • Сверьте маркировку старых планок, их длину и количество светодиодов.
  • Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
  • Одинаковая модель телевизора может комплектоваться разными версиями подсветки.

Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.

Строгое совпадение параметров

Похожие по характеристикам

Нужна проверка перед заказом. Совпадение диагонали, числа LED, напряжения и длины не гарантирует совместимость. Сверьте маркировку, разъём и крепления.
