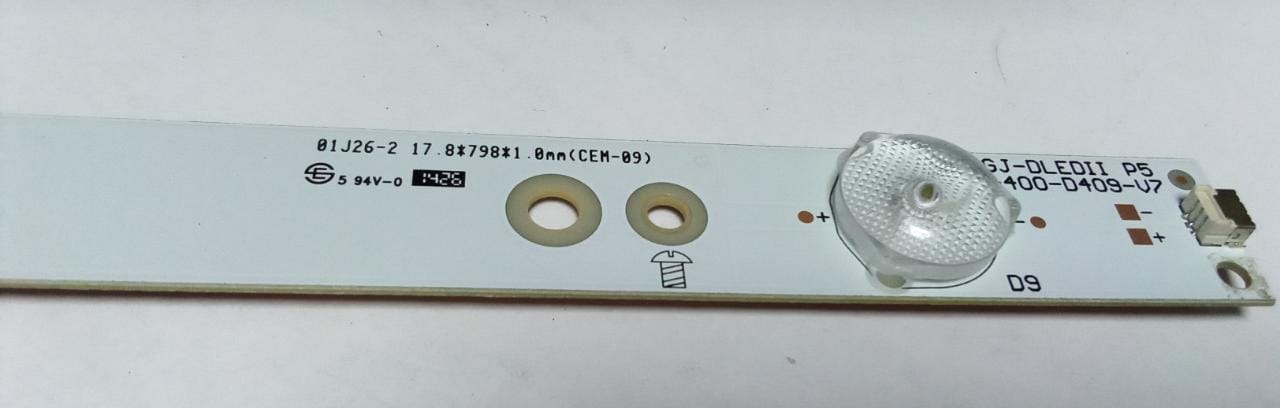

LED подсветка GJ-DLEDII P5-400-D409-V7. Б.У.

Маркировка: GJ-DLEDII P5-400-D409-V7 GJ-DLEDII-400-D09D5-V4 LB-PF3030-GJm1vT404X9-H GJ-2K15 D2P5-400-D409-C4(pich 92mm) LB-3528-GJ40X-9S4P-B Рабочее напряжение одного светодиода: 3 В Высота планки (подложка + линза): 7 мм Диагональ экрана: 40″ Диаметр светорассеивателя: 16 мм Длина планки: 793 мм Количество контактов на разъеме: 3 Количество светодиодов на планке: 9 шт. Материал подложки: алюминий Расстояние между...

Данные для сверки

Основные данные для сверки

Сопоставьте с маркировкой старой детали до заказа

Артикул
K36
Состояние
Б/у
Категория
LED подсветка
Фото в карточке
2 шт.

Характеристики

Штрихкод
2000000017280

Описание и совместимость

О товаре

Маркировка:

GJ-DLEDII P5-400-D409-V7

GJ-DLEDII-400-D09D5-V4

LB-PF3030-GJm1vT404X9-H

GJ-2K15 D2P5-400-D409-C4(pich 92mm)

LB-3528-GJ40X-9S4P-B

Рабочее напряжение одного светодиода: 3 В

Высота планки (подложка + линза): 7 мм

Диагональ экрана: 40″

Диаметр светорассеивателя: 16 мм

Длина планки: 793 мм

Количество контактов на разъеме: 3

Количество светодиодов на планке: 9 шт.

Материал подложки: алюминий

Расстояние между центрами крепежных отверстий: 40-28-90-10-10-67-67-45-140-42-13-56-15-101-13-38 мм

Расстояние между центрами светодиодов: 92 мм

Расстояние между центром 1-го и последнего LED: 736 мм

Тип светорассеивателя: выпуклый

Ширина подложки планок: 16 мм

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.

Перед заказом

Как проверить совместимость

  • Сверьте маркировку старых планок, их длину и количество светодиодов.
  • Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
  • Одинаковая модель телевизора может комплектоваться разными версиями подсветки.

Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.

Строгое совпадение параметров

Похожие по характеристикам

Нужна проверка перед заказом. Совпадение диагонали, числа LED, напряжения и длины не гарантирует совместимость. Сверьте маркировку, разъём и крепления.
